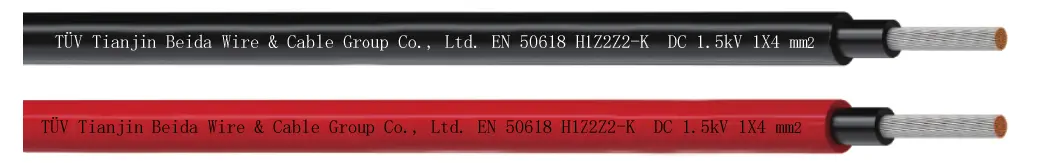

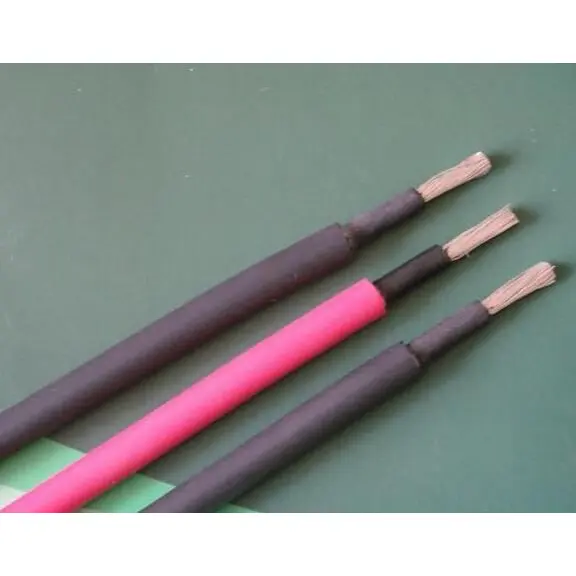

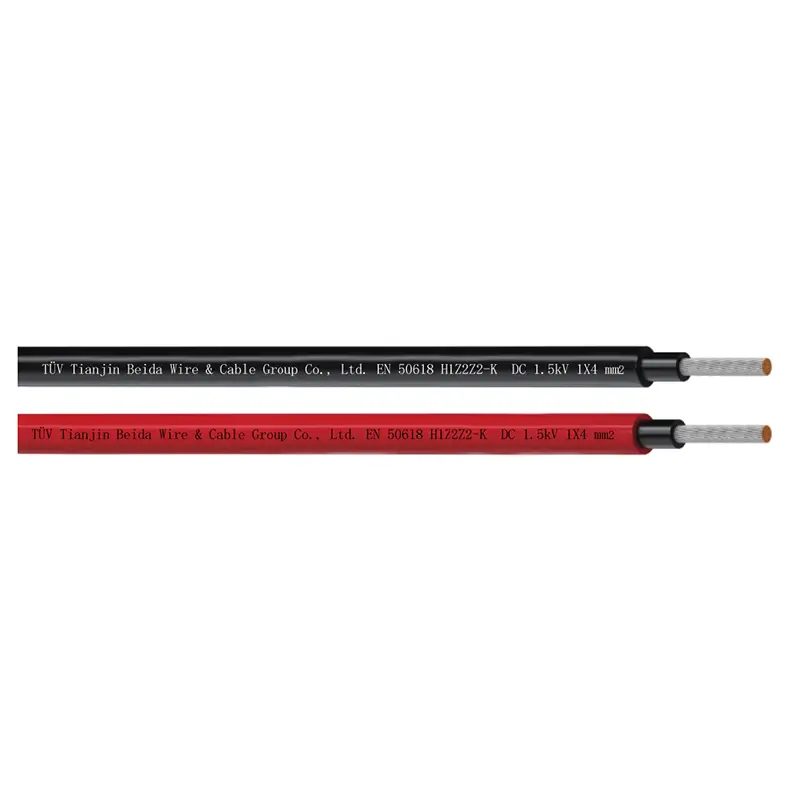

Cáp quang điện được chứng nhận TUV của Beida vượt qua các thách thức môi trường bên ngoài. Sử dụng đồng không chứa oxy mạ thiếc có độ tinh khiết cao và quy trình bện đặc biệt, nó có điện trở thấp và độ dẻo tuyệt vời, giảm hiệu quả sự mất ổn định trong truyền tải điện và biến động dòng điện. Lớp cách nhiệt và vỏ bọc được làm bằng polytetrafluoroethylene (PTFE) liên kết ngang đã chiếu xạ, tuân thủ các tiêu chuẩn quốc tế như IEC 62930 và EN 50618. Nó có thể chịu được sự chênh lệch nhiệt độ cực cao từ -40oC đến 120oC, đồng thời có khả năng chống chịu mạnh với nhiệt độ cao, hư hỏng và ăn mòn axit và kiềm. Sau khi kiểm tra độ lão hóa của đèn, tỷ lệ duy trì độ bền kéo của đèn đạt tiêu chuẩn, cho phép đèn chịu được sự giám sát khí hậu nghiêm ngặt ở sa mạc, khu vực điện áp cao và thấp cũng như vùng ven biển.
Để đáp ứng nhu cầu về hiệu suất cơ học cao, cáp có thiết kế cấu trúc bảo vệ và cách điện hai lớp, với một số mẫu được trang bị lớp giáp băng thép. Chúng thể hiện khả năng chống chịu áp lực và va đập vượt trội, khiến chúng phù hợp với nhiều phương pháp thi công khác nhau như chôn trực tiếp, lắp đặt trên cao và lắp đặt ống dẫn, ngăn ngừa hiệu quả hư hỏng công trình và sự xâm nhập của loài gặm nhấm. Tất cả các sản phẩm đã vượt qua thử nghiệm chống cháy, đáp ứng các tiêu chuẩn an toàn liên quan. Chúng tạo ra ít khói và quá trình đốt cháy không có halogen, ngăn chặn hiệu quả sự lây lan của lửa và cung cấp hàng rào an toàn vững chắc cho hệ thống quang điện.
● EN 50618 (H1Z2Z2-K) ;
● PV-1F theo 2PfG 1169/08.2007

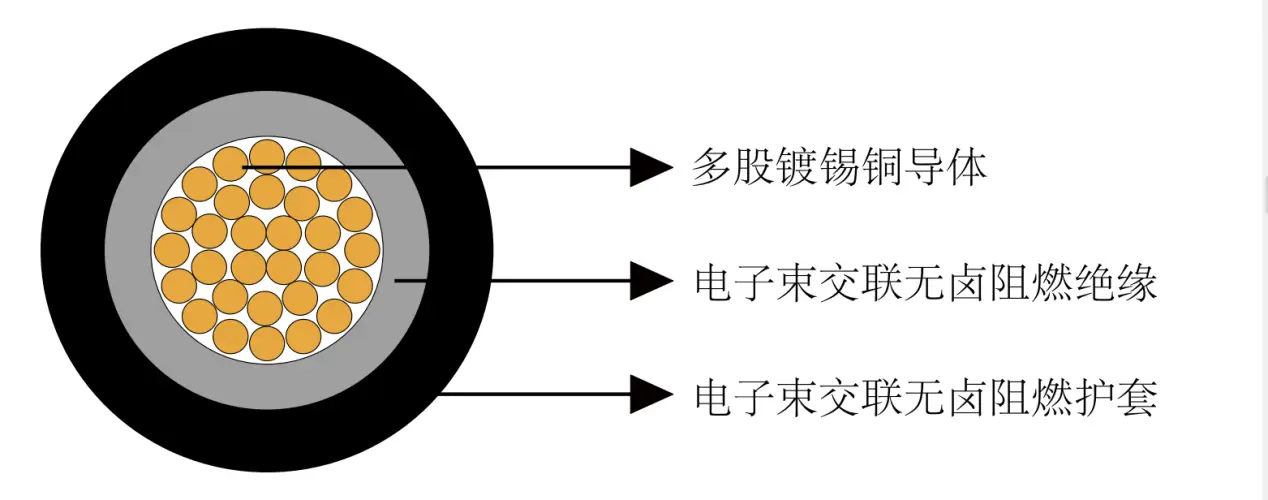

● Dây dẫn: Dây dẫn bằng đồng mạ thiếc theo DIN VDE 0295 và IEC 60228 Loại 5
● Vật liệu cách nhiệt: Chùm tia điện tử liên kết ngang, không chứa halogen và hợp chất chống cháy, Màu đen
● Vỏ bọc: Chùm tia điện tử liên kết ngang, LSZH và hợp chất chống cháy, Đen và Đỏ.
● Điện áp định mức Uo/U: 1/1 kV AC; 1,5/1,5 kV một chiều; Điện áp DC tối đa cho phép: 1,8 kV DC (dây dẫn/dây dẫn, hệ thống không nối đất, mạch không mang tải.
●Nhiệt độ môi trường: -40oC~+90oC
●Nhiệt độ tối đa tại dây dẫn:120oC(20000h)theo IEC/EN 60216-1, Nhiệt độ ngắn mạch:250oC/5 giây
●Kiểm tra độ bền nhiệt: Theo EN60216-2(chỉ số nhiệt độ+120oC)
●Khả năng chịu nhiệt-ẩm:Theo EN 50618, Bảng 2 với độ ẩm 85% (thử nghiệm theo EN 60068-2-78)
●Bán kính uốn tối thiểu: 4XOD (cố định), 5XOD (uốn cong)
●Độ bền kéo và độ giãn dài của lớp cách nhiệt và áo khoác: Đáp ứng yêu cầu của EN 50618 và 2PfG 1169
● Thời gian sử dụng dự kiến:25 năm
● Độ bầu dục: 15%
● Hiệu suất cháy theo EN50265-2-1,IEC 60332-1, Phát thải khói thấp theo EN 61034-2(Độ truyền ánh sáng ≥60%), không chứa halogen theo EN 50525-1,Phụ lục B.
”Độ ăn mòn thấp của khí theo EN 50267-2-2,IEC 60754-2
6.1 PV1-F (2Pfg 1169/08.2007)
|
PV1-F 2Pfg 1169/08.2007 |
||||||
|
Số lõi X danh nghĩa Mặt cắt ngang |
Số mắc kẹt |
Đường kính dây dẫn danh nghĩa |
Độ dày cách nhiệt danh nghĩa |
Độ dày vỏ danh nghĩa |
Đường kính tổng thể danh nghĩa |
danh nghĩa Cân nặng |
|
Số X mm2 |
n/mm |
mm |
mm |
mm |
mm |
kg/km |
|
1×2,5 |
48/0,24 |
1.91 |
0.7 |
0.67 |
4.7 |
41.8 |
|
1×4 |
55/0,285 |
2.44 |
0.7 |
0.67 |
5.2 |
57.3 |
|
1×6 |
84/0.285 |
3.01 |
0.7 |
0.67 |
5.8 |
77.5 |
|
1×10 |
73/0,40 |
4.54 |
0.7 |
0.8 |
7.5 |
127.1 |
6.2 H1Z2Z2-K (EN 50618)
|
H1Z2Z2-K EN 50618 |
||||||
|
Số lõi X danh nghĩa Mặt cắt ngang |
Số mắc kẹt |
Đường kính dây dẫn danh nghĩa |
Độ dày cách nhiệt danh nghĩa |
Độ dày vỏ danh nghĩa |
Đường kính tổng thể danh nghĩa |
danh nghĩa Cân nặng |
|
n X mm2 |
n/mm |
mm |
mm |
mm |
mm |
kg/km |
|
1×2,5 |
48/0,24 |
1.91 |
0.7 |
0.8 |
4.9 |
44.8 |
|
1×4 |
55/0,285 |
2.44 |
0.7 |
0.8 |
5.4 |
60.6 |
|
1×6 |
84/0.285 |
3.01 |
0.7 |
0.8 |
6 |
81.2 |
|
1×10 |
73/0,40 |
4.54 |
0.7 |
0.8 |
7.5 |
127.1 |
Điện trở dây dẫn và khả năng mang dòng điện ở 20oC
|
Mặt cắt ngang |
Điện trở dây dẫn tối đa ở 20oC |
Điện trở cách điện tối đa ở 20oC |
Điện trở cách điện tối đa ở 90oC |
Khả năng chuyên chở hiện tại |
||
|
Cáp đơn miễn phí trong không khí |
Cáp đơn trên bề mặt |
2 cáp tải nằm cạnh nhau trên các bề mặt |
||||
|
mm2 |
Ω/km |
MΩ.km |
MΩ.km |
A |
A |
A |
|
2.5 |
8.21 |
691 |
0.691 |
41 |
39 |
33 |
|
4 |
5.09 |
579 |
0.579 |
55 |
52 |
44 |
|
6 |
3.39 |
499 |
0.499 |
70 |
67 |
57 |
|
10 |
1.95 |
424 |
0.424 |
98 |
93 |
79 |
Hệ số chuyển đổi nhiệt độ khả năng mang hiện tại
|
Nhiệt độ môi trường xung quanh C |
Hệ số chuyển đổi |
|
Lên đến 60 |
1.00 |
|
70 |
0.91 |
|
80 |
0.82 |
|
90 |
0.71 |
|
100 |
0.58 |
|
110 |
0.41 |
Hệ số suy giảm tích lũy theo IEC 60364-5-52, Bảng B.52-17
