Cáp 1 lõi cách điện PVC mềm H07V-K H07V-U H07V-R thích hợp cho nhiều công trình lắp đặt điện khác nhau. Beida, nhà sản xuất hàng đầu Trung Quốc, sử dụng dây dẫn đồng chất lượng cao và vật liệu cách điện PVC trong quá trình sản xuất, tạo ra cáp linh hoạt, bền và có độ dẫn điện tuyệt vời.
Cáp một lõi cách điện này thích hợp làm hệ thống dây điện cố định trong nhà, hệ thống chiếu sáng và thiết bị điện. Nó có điện áp định mức 450/750V, có khả năng chống cháy và tuân thủ các tiêu chuẩn hiệu suất và an toàn quốc tế.
Cáp lõi đơn H07V bao gồm dây dẫn đồng T1R và lớp cách điện PVC không chì được chứng nhận CE và có hiệu suất điện cũng như các đặc tính vật lý cơ học tuyệt vời.
dây dẫn
H07V-U: Dây dẫn bằng đồng trần nguyên khối, tuân thủ tiêu chuẩn EN 60228 cl-1, mang lại khả năng truyền tải dòng điện ổn định, thích hợp cho việc đi dây cố định.
H07V-R: Dây dẫn bằng đồng trần bện, tuân thủ tiêu chuẩn EN 60228 cl-2, phù hợp hơn cho các ứng dụng nối dây phức tạp, có độ bền kéo và khả năng uốn tốt.

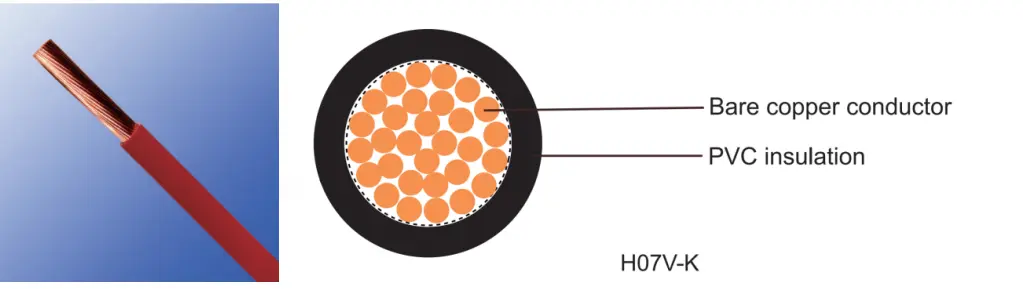

H07V-K: Dây dẫn bằng đồng sợi mịn, tuân thủ tiêu chuẩn EN 60228 cl-5. Mang lại độ linh hoạt cao hơn, phù hợp với các môi trường yêu cầu độ linh hoạt cao hơn, chẳng hạn như thiết bị điện di động hoặc các vị trí yêu cầu bán kính uốn lớn hơn.
Lớp cách nhiệt
Chất liệu cách điện của cáp sử dụng nhựa PVC không chì, đạt tiêu chuẩn TI 2. Nó mang lại hiệu quả cách điện tốt và ngăn ngừa hiệu quả sự ăn mòn từ môi trường bên ngoài, nâng cao tuổi thọ và độ an toàn của cáp.
Cáp 1 lõi cách điện PVC mềm H07V-K H07V-U H07V-R được sử dụng rộng rãi trong hệ thống dây điện cố định hạ thế. Tại sao những loại cáp này là một sự lựa chọn đáng giá?
1. Hiệu suất điện
Điện áp định mức của sản phẩm là 450/750 V nên phù hợp với hầu hết các hệ thống phân phối điện hạ thế dân dụng và công nghiệp. Dây dẫn bằng đồng có độ dẫn điện cao và điện trở thấp nên tổn thất năng lượng ở mức tối thiểu.
Lớp cách điện PVC có độ bền điện môi tốt, ngăn ngừa đoản mạch và rò rỉ hiệu quả.
2. Hiệu suất cơ học và môi trường
Lớp cách điện PVC của cáp có khả năng chống mài mòn, chống dầu và chống ăn mòn hóa học nhất định. Phạm vi nhiệt độ hoạt động của nó là -5°C đến +70°C, khiến nó phù hợp với môi trường khô ráo hoặc trong nhà thông thường.
Cáp cách điện một lõi của chúng tôi cũng có khả năng chống cháy ở mức độ nhất định, đáp ứng các yêu cầu cơ bản về an toàn cháy nổ.
3. Cài đặt dễ dàng
Cả ba mô hình đều dễ cài đặt.
H07V-K có dây dẫn linh hoạt, giúp dây mềm và dễ uốn cong, ngay cả trong không gian hạn chế hoặc môi trường định tuyến phức tạp.
H07V-R có dây dẫn dạng bện, kết hợp tính linh hoạt và độ bền cơ học để lắp đặt tại chỗ thuận tiện.
H07V-U có dây dẫn chắc chắn, kết cấu đơn giản và ít bị xoắn khi lắp đặt theo đường thẳng.
Sự lựa chọn được đề xuất tùy thuộc vào kịch bản ứng dụng thực tế. Là một nhà sản xuất đáng tin cậy, Beida tận dụng kinh nghiệm chuyên môn của mình để phân tích cơ sở lựa chọn và đưa ra khuyến nghị.

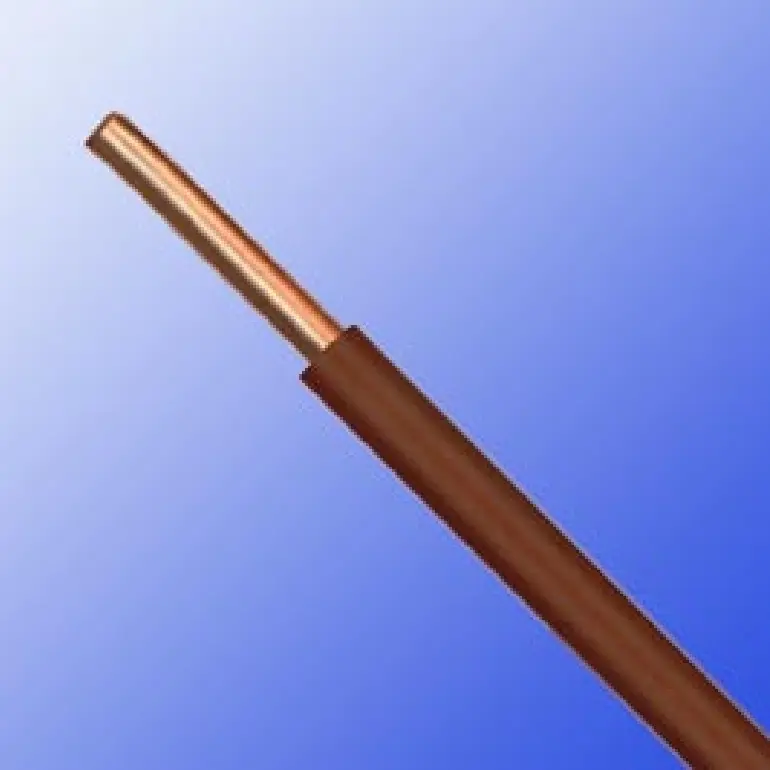

▷H07V-U
Đây là lựa chọn cơ bản nhất và chi phí thấp nhất. Do có dây đồng dày duy nhất nên nó có khả năng "định hình" mạnh mẽ và rất ổn định khi đi qua ống dẫn thẳng.
Khuyến nghị sử dụng: Đi dây ngầm trong cải tạo nhà cửa (ổ cắm, công tắc), phân phối điện cơ bản của tòa nhà.

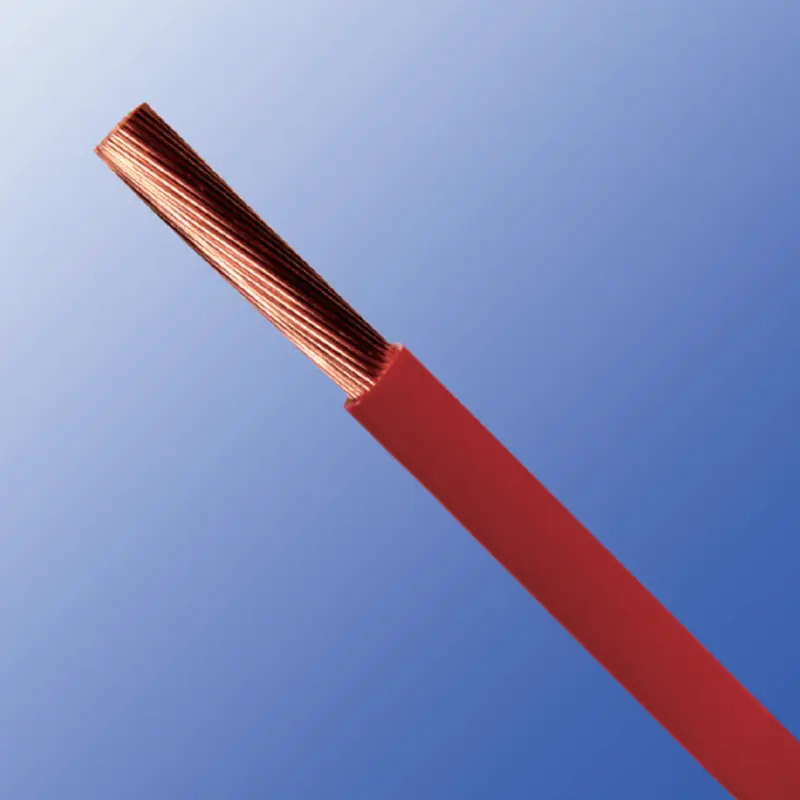

▷H07V-R
Đây là loại dây cứng, phiên bản cải tiến của cáp lõi đơn H07V-U. Khi nhu cầu hiện tại cao và diện tích mặt cắt dây vượt quá 10mm2, một sợi dây đồng sẽ có những hạn chế. Dây đồng dày cần được chia thành 7 sợi trở lên xoắn lại với nhau.
Nói tóm lại, H07V-R vẫn giữ được độ ổn định dẫn điện của dây cứng trong khi linh hoạt hơn một chút so với loại U.
Khuyến nghị sử dụng: Đường dây đến nhà máy công nghiệp, đường trục phân phối công suất cao, lắp đặt ống dẫn đường dài.

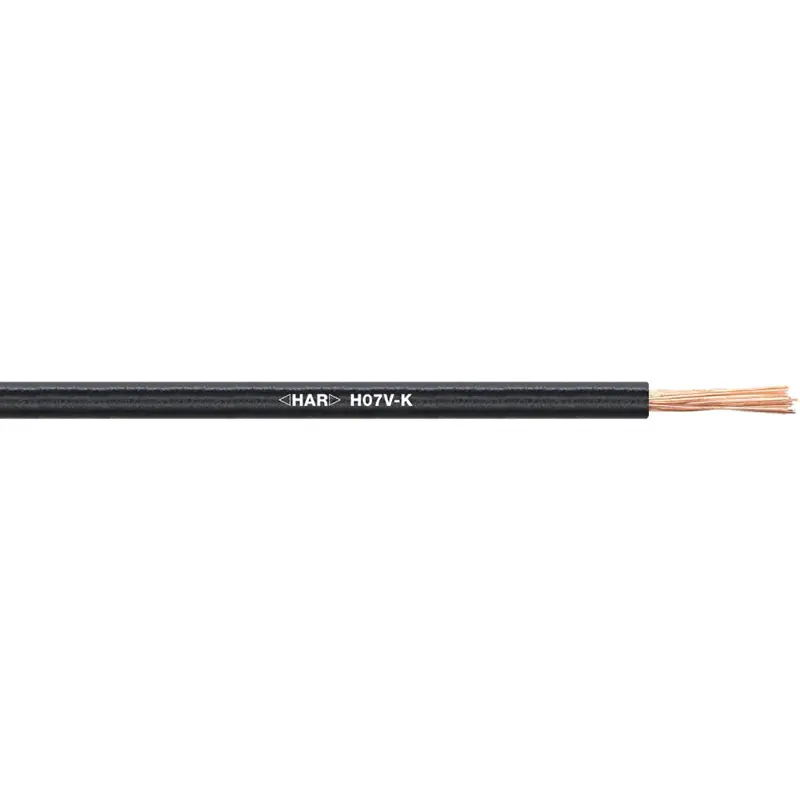

▷H07V-K
Loại này bao gồm hàng chục, thậm chí hàng trăm sợi dây đồng mịn, giống như những sợi tóc và có thể dễ dàng thắt nút như một sợi dây thừng.
Điểm quan trọng: Chống rung rất tốt. Nếu thiết bị của bạn rung, bạn phải chọn loại K.
Lưu ý: Các đầu dây mềm dễ bị sờn. Thiết bị đầu cuối ép nguội (thiết bị đầu cuối/thiết bị đầu cuối pin của Châu Âu) phải được sử dụng trong quá trình lắp đặt; chúng không thể được vặn trực tiếp dưới vít, nếu không tiếp xúc kém có thể dễ gây cháy.
Khuyến nghị sử dụng: Tủ điều khiển PLC, mạch thứ cấp hộp phân phối, hệ thống dây điện bên trong các thiết bị điện.
Điện áp định mức: 450/750V
Điện áp thử nghiệm: 2500 V
Điện trở dây dẫn: Xem bảng bên dưới
Nhiệt độ làm việc: -5° C đến +70° C
Nhiệt độ ngắn mạch: +160 oC
Chất chống cháy: theo tiêu chuẩn IEC 60332-1-2
Bán kính uốn tối thiểu: 4* OD
Kích thước kích thước: Xem bảng bên dưới
|
Kiểu |
dây dẫn |
cách nhiệt |
Đặc tính điện |
|||
|
Diện tích danh nghĩa |
Cấu trúc của dây dẫn |
Độ dày cách nhiệt |
Đường kính tổng thể |
Điện trở dây dẫn ở tối đa 20oC |
||
|
(mm) |
||||||
|
mm |
Số/mm |
mm |
tối thiểu |
Tối đa |
Ω／km |
|
|
H07V-U |
1.5 |
1/1.38 |
0.7 |
2.6 |
3.2 |
12.1 |
|
2.5 |
1/1.78 |
0.8 |
3.2 |
3.9 |
7.41 |
|
|
4 |
1/2.25 |
0.8 |
3.6 |
4.4 |
4.61 |
|
|
6 |
1/2,76 |
0.8 |
4.1 |
5 |
3.08 |
|
|
H07V-R |
1.5 |
7/0,52 |
0.7 |
2.7 |
3.3 |
12.1 |
|
2.5 |
7/0,67 |
0.8 |
3.3 |
4 |
7.41 |
|
|
4 |
7/0,84 |
0.8 |
3.8 |
4.6 |
4.61 |
|
|
6 |
7/1.03 |
0.8 |
4.3 |
5.2 |
3.08 |
|
|
10 |
7/1.32 |
1.0 |
5.6 |
6.7 |
1.83 |
|
|
16 |
7/1.67 |
1 |
6.4 |
7.8 |
1.15 |
|
|
25 |
2/10/7 |
1.2 |
8.1 |
9.7 |
0.727 |
|
|
35 |
2/7/47 |
1.2 |
9 |
10.9 |
0.524 |
|
|
50 |
19/1.75 |
1.4 |
10.6 |
12.8 |
0.387 |
|
|
70 |
19/2.10 |
1.4 |
12.1 |
14.6 |
0.268 |
|
|
95 |
19/2.48 |
1.6 |
14.1 |
17.1 |
0.193 |
|
|
120 |
37/2.00 |
1.6 |
15.6 |
18.8 |
0.153 |
|
|
150 |
37/2.22 |
1.8 |
17.3 |
20.9 |
0.124 |
|
|
185 |
37/2,48 |
2 |
19.3 |
23.3 |
0.0991 |
|
|
240 |
61/2.22 |
2.2 |
22 |
26.6 |
0.0754 |
|
|
H07V-K |
1.5 |
30/0.24 |
0.7 |
2.8 |
3.4 |
13.3 |
|
2.5 |
49/0,24 |
0.8 |
3.4 |
4.1 |
7.98 |
|
|
4 |
56/0,29 |
0.8 |
3.9 |
4.8 |
4.95 |
|
|
6 |
83/0,29 |
0.8 |
4.4 |
5.3 |
3.30 |
|
|
10 |
74/0,40 |
1.0 |
5.7 |
6.8 |
1.91 |
|
|
16 |
117/0,40 |
1 |
6.7 |
8.1 |
1.21 |
|
|
25 |
182/0,40 |
1.2 |
8.4 |
10.2 |
0.78 |
|
|
35 |
256/0,40 |
1.2 |
9.7 |
11.7 |
0.554 |
|
|
50 |
367/0,40 |
1.4 |
11.5 |
13.9 |
0.386 |
|
|
70 |
320/0,51 |
1.4 |
13.2 |
16 |
0.272 |
|
|
95 |
423/0,51 |
1.6 |
15.1 |
18.2 |
0.206 |
|
|
120 |
541/0,51 |
1.6 |
16.7 |
20.2 |
0.161 |
|
|
150 |
675/0,51 |
1.8 |
18.6 |
22.5 |
0.129 |
|
|
185 |
822/0,51 |
2 |
20.6 |
24.9 |
0.106 |
|
|
240 |
1088/0,51 |
2.2 |
23.5 |
28.4 |
0.0801 |
|

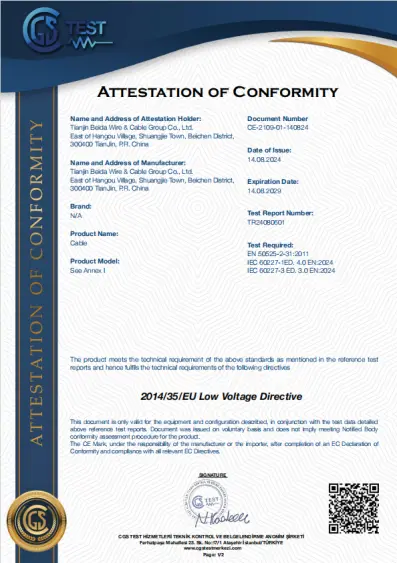

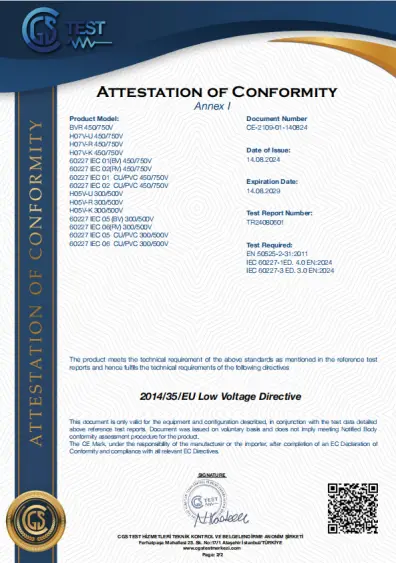

Chứng nhận CE
Tiêu chuẩn: EN 50525-3-21, IEC 60227-1, IEC 60227-3
Giao hàng kịp thời
Chúng tôi có hệ thống sản xuất hiệu quả với chu kỳ sản xuất ngắn, cho phép chúng tôi hoàn thành đơn hàng trong thời gian ngắn.
Hàng tồn kho lớn
Beida là nhà cung cấp chuyên nghiệp và chúng tôi duy trì lượng hàng tồn kho lớn trong kho của mình, giúp chúng tôi có thể vận chuyển kịp thời. Bất kể thông số kỹ thuật cáp nào bạn cần, chúng tôi đều có thể đáp ứng nhanh chóng.
Tiêu chuẩn chất lượng
Sản phẩm của chúng tôi được sản xuất theo tiêu chuẩn EN 50525 và chất lượng của chúng tôi được chứng nhận toàn cầu. Mỗi cáp trải qua nhiều lần kiểm tra chất lượng.

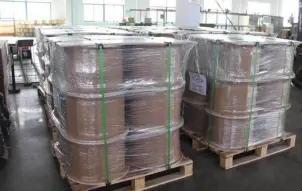

Tùy chọn đóng gói
Bao bì cáp có sẵn ở dạng cuộn hoặc bó, cung cấp các tùy chọn vận chuyển linh hoạt hơn và cho phép bạn chọn phương pháp đóng gói phù hợp nhất dựa trên nhu cầu thực tế của mình.
Cáp chống cháy và chống cháy tùy chỉnh
Nếu bạn có yêu cầu cụ thể, chúng tôi có thể sản xuất cáp chống cháy và chống cháy ở nhiều cấp độ khác nhau, đảm bảo đủ độ an toàn và nâng cao hiệu suất phòng cháy chữa cháy ngay cả khi cáp được sử dụng trong môi trường đặc biệt.
Chi tiết đóng gói:
Nó được xác định bởi số lượng và yêu cầu bạn mua. Có thể thương lượng.
Cảng: Cảng Thiên Tân
Giao hàng tận nơi: Bằng đường biển, đường hàng không, đường chuyển phát nhanh.
