Cáp điện không bọc thép LSZH cách điện XLPE

Thiên Tân Beida là nhà sản xuất và cung cấp Cáp điện không bọc thép LSZH cách điện XLPE tại Trung Quốc. Các loại cáp này không tạo ra halogen khi đốt và tạo ra rất ít khói. Trong trường hợp hỏa hoạn, điều này mang lại thời gian thoát hiểm tương đối dài, khiến chúng phù hợp với các khu vực đông dân cư. Với đặc tính an toàn và môi trường vượt trội, chúng đã trở thành lựa chọn lý tưởng cho các công trình công cộng, khu phức hợp thương mại và các địa điểm đông dân cư khác.

Gửi yêu cầu

Mô tả Sản phẩm

Cáp điện không bọc thép LSZH cách điện XLPE là sản phẩm chất lượng cao được cung cấp bởi Thiên Tân Beida, chúng tôi là nhà sản xuất và nhà cung cấp đáng tin cậy. Dòng cáp này sử dụng lớp cách điện XLPE được sản xuất thông qua quy trình liên kết ngang vật lý, không chỉ sở hữu các đặc tính điện tuyệt vời (chịu nhiệt độ lên đến 90oC, với giới hạn nhiệt độ hoạt động trên cao hơn 30% so với cáp PVC) mà còn đạt được bước đột phá kép về khả năng chống cháy và thân thiện với môi trường thông qua việc sửa đổi cấu trúc phân tử. Vỏ ngoài của nó được làm bằng vật liệu polyolefin ít khói, không chứa halogen có công thức đặc biệt, chỉ tạo ra một lượng khói trắng trong quá trình đốt cháy, đồng thời mật độ khói và độ truyền ánh sáng của nó đáp ứng các yêu cầu cao nhất của tiêu chuẩn GB/T 17651, đảm bảo tầm nhìn tại hiện trường vụ cháy vẫn trong phạm vi an toàn.

Hiện tại, dòng cáp của Beida đã hình thành một ma trận sản phẩm hoàn chỉnh, bao gồm tất cả các cấp điện áp từ 0,6/1kV đến 26/35kV và tất cả các mặt cắt dây dẫn từ 1,5mm2 đến 1000mm2. Trong số đó, loại WDZ-YJY phù hợp với môi trường khô ráo trong nhà, trong khi loại WDZ-YJY23 có công thức vỏ bọc tối ưu cho môi trường ẩm ướt và loại WDZ-YJY43, với thiết kế lớp chống thấm dọc bổ sung, có thể đáp ứng nhu cầu của các tình huống đặc biệt như hành lang đường ống ngầm.

Cơ cấu sản phẩm

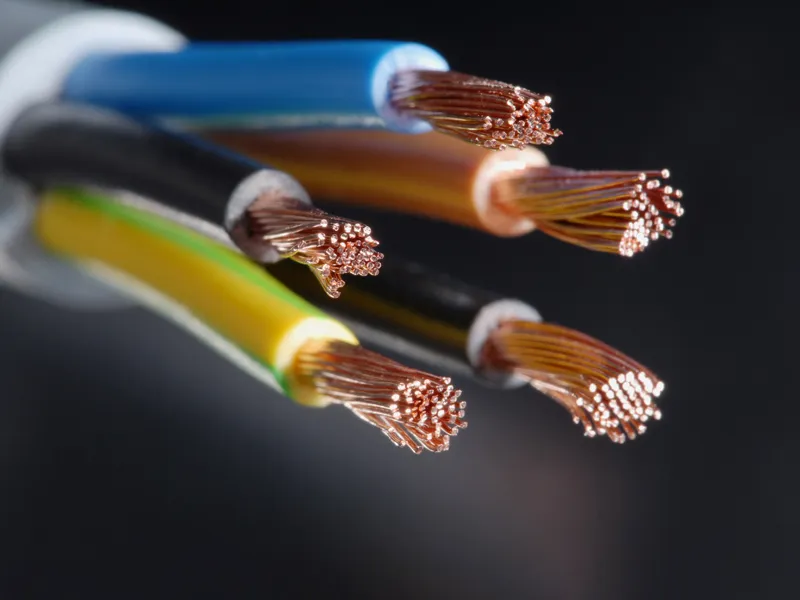

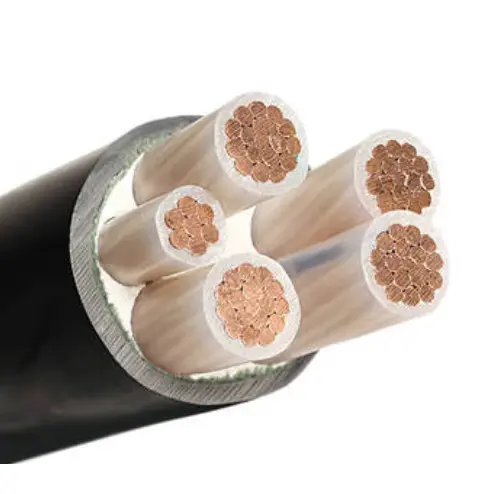

Cáp điện không bọc thép LSZH cách điện XLPE bao gồm một dây dẫn đồng T1R, lớp cách điện XLPE và vỏ bọc polyolefin LSOH.

Dây dẫn: Dây dẫn bằng đồng hoặc nhôm, đứng tròn hoặc định hình, Loại 2 đến IEC 60228

và GB/T 3956-2008, Đối với diện tích mặt cắt ngang không quá 6mm², một vòng tròn rắn

dây dẫn có thể được sử dụng, Loại 1 đến IEC 60228 và GB/T 3956-2008.

Cách điện: Độ dày cách nhiệt, đặc tính vật liệu phải theo tiêu chuẩn IEC 60502 và GB/T 12706.

Màu lõi: 1 lõi: đỏ hoặc vàng hoặc xanh lá cây hoặc xanh dương hoặc đen

2 lõi: đỏ, xanh hoặc đỏ, đen

3 lõi: vàng, xanh lá cây, đỏ hoặc đỏ, vàng, xanh

4 lõi: vàng, xanh lá cây, đỏ, xanh dương hoặc đỏ, vàng, xanh dương, đen

5 lõi: vàng, xanh lá cây, đỏ, xanh dương, đen hoặc đỏ, vàng, xanh dương, đen, xanh lá cây

Trên 5 coes: lõi trắng số đen hoặc theo thỏa thuận kỹ thuật với khách hàng

Vỏ bọc bên ngoài: Độ dày vỏ bọc, đặc tính vật liệu phải theo tiêu chuẩn IEC 60502 và GB/T 12706.

Cáp chống cháy: Phải sử dụng vật liệu vỏ ngoài bằng polyolefin LSOH chống cháy. Các loại chất chống cháy có thể được phân thành ba loại: Nhóm A, B và C.

Cáp chống cháy: Quấn hai lớp băng Mica xung quanh dây dẫn.

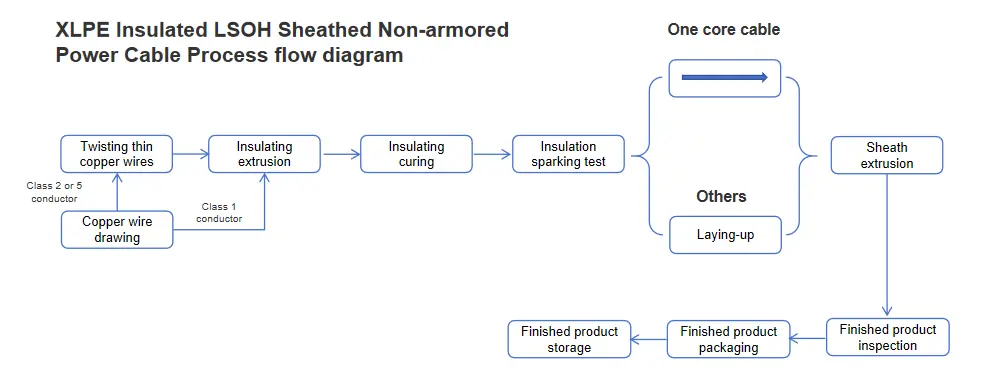

Sơ đồ quy trình

Xlpe Insulated Lszh Sheathed Non Armored Power Cable

Ứng dụng sản phẩm

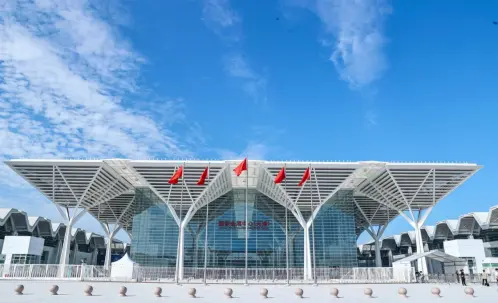

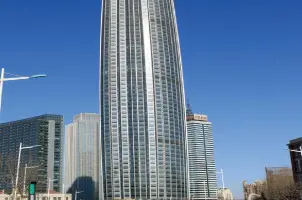

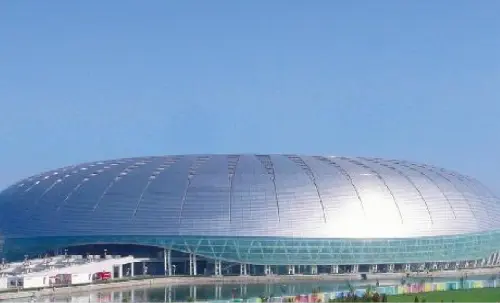

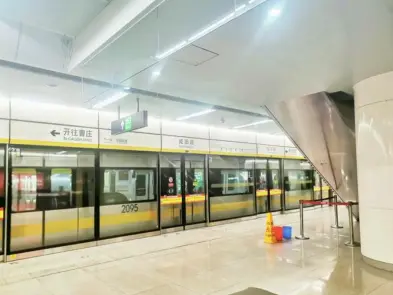

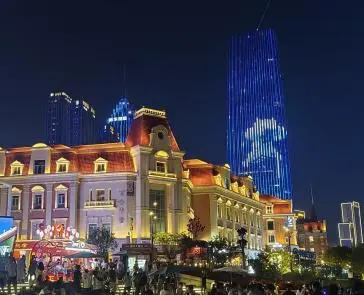

Dành cho tàu điện ngầm, đường hầm ngầm, công trình phòng không dân dụng và các công trình nhà máy quan trọng kỹ thuật khép kín dưới lòng đất khác, phòng thí nghiệm trọng điểm, trung tâm dữ liệu, nhà máy hóa chất, tòa nhà cao tầng, bệnh viện, trung tâm mua sắm, trường học, phòng tập thể dục, rạp chiếu phim, ga đường sắt cao tốc/phòng chờ sân bay và những nơi đông người khác có yêu cầu cao về an toàn và ăn mòn.

So sánh với cáp bọc PVC thông thường

tính cách	Cáp ít khói không chứa halogen	cáp PVC
an toàn cháy nổ	Khi đốt cháy, nó tạo ra ít khói và khí không độc hại và không ăn mòn.	Khi đốt cháy tạo ra một lượng lớn khí độc và ăn mòn (HCl) và một lượng lớn khói trắng.
Hiệu suất môi trường	Nó có hiệu suất môi trường tuyệt vời và không chứa halogen sau khi đốt.	Không thân thiện với môi trường
Tính chất cơ học và vật lý	Nó cứng hơn PVC nhưng khả năng chống rách không tốt bằng PVC.	Nó mềm, có đặc tính uốn tốt và chống rách tốt.
trị giá	chi phí cao hơn	chi phí thấp hơn

Thông số hiệu suất

Sản phẩm có điện áp định mức 0,6/1 kV. Trong quá trình thử nghiệm, điện áp thử nghiệm lên tới 3,5 kV đã được đặt và duy trì trong 5 phút mà không xảy ra sự cố nào, chứng tỏ hiệu suất cách điện đáng tin cậy. Về điện trở dây dẫn, ở 20oC, giá trị điện trở dây dẫn tuân thủ nghiêm ngặt các tiêu chuẩn IEC 60228 hoặc GB/T 3956, đảm bảo hiệu suất điện ổn định.

Về khả năng thích ứng nhiệt độ, sản phẩm thể hiện hiệu suất tuyệt vời, hoạt động ổn định trong phạm vi nhiệt độ rộng từ -5oC đến +90oC. Ngay cả trong điều kiện ngắn mạch, nó có thể chịu được nhiệt độ lên tới +250oC mà không bị hư hại. Về hiệu suất uốn, sản phẩm quy định bán kính uốn tối thiểu bằng 15 lần đường kính ngoài và bán kính uốn tĩnh tối thiểu bằng 10 lần đường kính ngoài, đảm bảo tính linh hoạt trong quá trình lắp đặt và sử dụng.

Hơn nữa, Cáp điện không bọc thép LSZH cách điện XLPE đáp ứng các tiêu chuẩn cao về khả năng chống cháy và chống cháy. Khả năng chống cháy của nó tuân thủ các tiêu chuẩn IEC 60332 hoặc GB/T 19666, ngăn chặn hiệu quả sự cháy lan; khả năng chống cháy của nó tuân thủ các tiêu chuẩn IEC 60331 hoặc GB/T 19666, đảm bảo nó duy trì chức năng nhất định ngay cả trong những điều kiện khắc nghiệt như hỏa hoạn. Đồng thời, giá trị pH và độ dẫn điện của sản phẩm tuân thủ nghiêm ngặt các tiêu chuẩn IEC 60754 và GB/T 19666-2019, độ truyền ánh sáng tuân thủ các tiêu chuẩn IEC 61034 và GB/T 19666-2019, tổng lượng khí axit halogen thoát ra cũng tuân thủ các tiêu chuẩn IEC 60754 và GB/T 19666-2019, đảm bảo toàn diện cho sản phẩm an toàn và thân thiện với môi trường. sự thân thiện.

Khả năng mang dòng điện tính bằng ampe (A)

Kiểu	CU/XLPE/PVC; AL/XLPE/PVC		CU/XLPE/PVC; AL/XLPE/PVC
Số lượng lõi	Lõi đơn		Đa lõi
Diện tích mặt cắt ngang ,mm²	Trong không khí		Trong không khí
Diện tích mặt cắt ngang ,mm²	Củ	Al	Củ	Al
1.5	27	—	21	—
2.5	37	28	26	21
4	51	39	34	26
6	65	52	44	35
10	92	70	56	45
16	120	94	77	59
25	160	120	100	78
35	195	150	130	100
50	240	185	160	125
70	300	235	195	150
95	370	285	245	190
120	430	335	300	230
150	495	385	350	270
185	575	445	400	310
240	680	530	465	360
300	790	610	550	430
400	925	725	—	—
500	1075	845	—	—
630	1245	995	—	—
