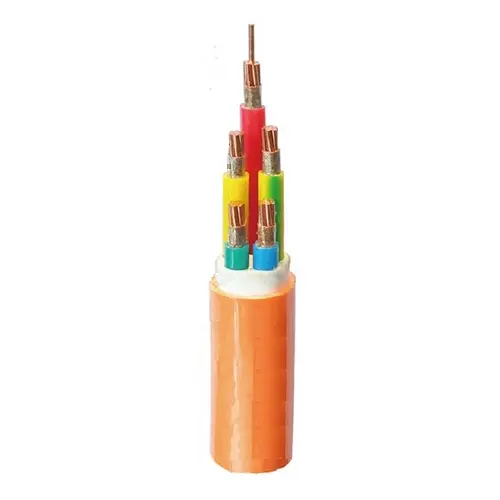

Cáp chống cháy linh hoạt BBTRZ được sử dụng làm đường cấp điện chính từ trạm biến áp (hoặc phòng phân phối chính) đến hệ thống phòng cháy chữa cháy hoặc tại các vị trí đặc biệt và cấp I. Chúng bắt buộc phải được sử dụng làm cáp chống cháy loại A hoặc để thay thế cho việc sử dụng lâu dài cáp chống cháy không có halogen, ít khói ở nhiệt độ 90°C. Các loại cáp này được sử dụng trong các ứng dụng cài đặt cố định.

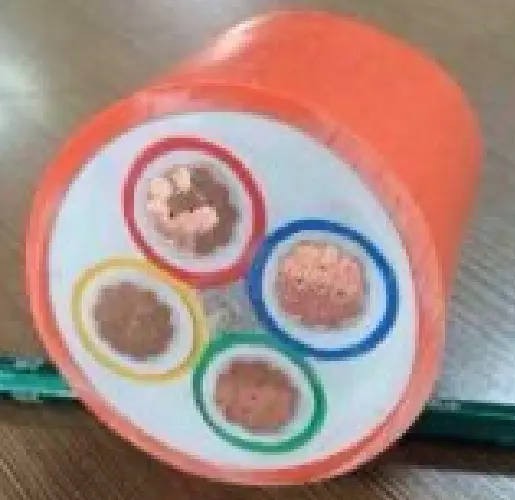

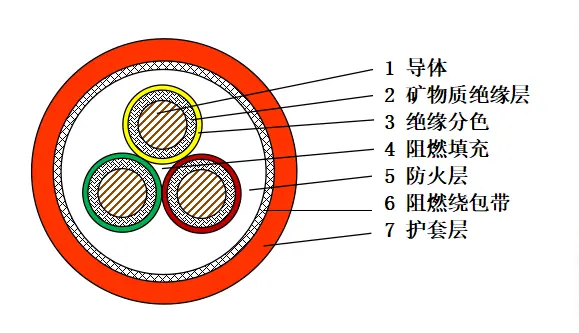

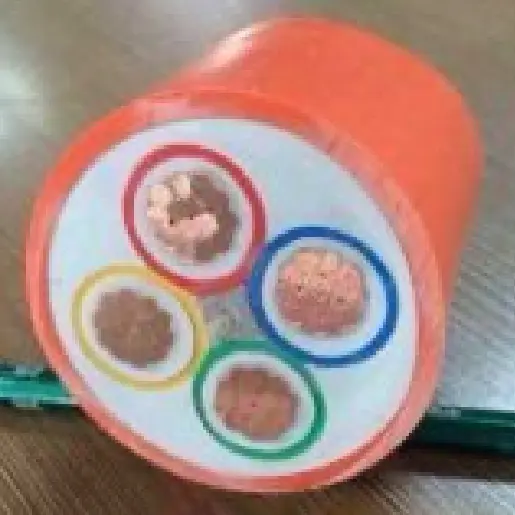

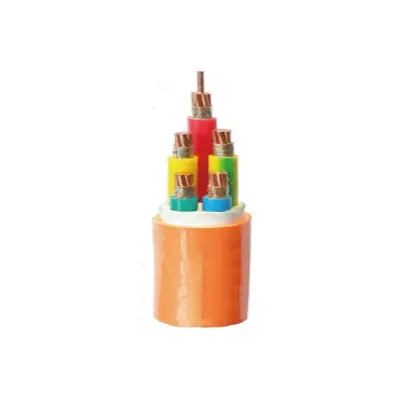

Thiết kế kết cấu cáp rất tỉ mỉ và chuyên nghiệp. Phần dây dẫn sử dụng loại dây dẫn đồng ủ thứ nhất hoặc thứ hai, có độ dẫn điện tuyệt vời và tính linh hoạt, đáp ứng nhu cầu truyền tải điện trong nhiều tình huống khác nhau.
Lớp cách nhiệt khoáng sử dụng băng mica chống cháy được bọc, do đặc tính vật liệu độc đáo của nó, có thể ngăn chặn hiệu quả sự lan truyền của lửa khi gặp nhiệt độ cao hoặc ngọn lửa, mang lại khả năng chống cháy đáng tin cậy cho cáp.
Lớp cách nhiệt được mã hóa màu sử dụng vật liệu cách nhiệt polyetylen liên kết ngang, với nhiều phương pháp mã hóa màu khác nhau. Có thể thêm chất tạo màu cách điện hoặc có thể sử dụng băng màu, sợi màu, v.v., tạo điều kiện nhận dạng nhanh chóng và chính xác các mạch trong quá trình lắp đặt và bảo trì cáp.
Trong quá trình làm đầy cáp, vật liệu làm đầy chống cháy được sử dụng ở trung tâm để ngăn chặn sự lan truyền của ngọn lửa. Trong khi đó, băng quấn có thể được sử dụng để buộc các vật liệu trám lại nhằm đảm bảo độ kín khít và độ ổn định về cấu trúc.
Lớp chống cháy bao gồm các khoáng chất và băng quấn. Đầu tiên, một lớp vật liệu khoáng có các ưu điểm như chống cháy, chịu lửa, chịu nhiệt độ cao và cách nhiệt được ép đùn lên lõi cáp để tạo thành rào chắn lửa. Lớp bên ngoài được bảo vệ bằng băng chống cháy quấn quanh nhằm tăng cường hiệu quả chống cháy và đảm bảo cáp hoạt động an toàn trong môi trường khắc nghiệt.
Vỏ bọc được làm bằng vật liệu vỏ bọc polyolefin chống cháy, ít khói, không halogen, có đặc tính chống cháy tuyệt vời và không tạo ra khói độc hại trong quá trình đốt, do đó giảm tác hại cho nhân viên và môi trường. Vỏ thường có màu cam hoặc quýt, rất bắt mắt và dễ nhận biết. Nó cũng có thể được sơn màu đen theo yêu cầu để đáp ứng nhu cầu sử dụng khác nhau.
Điện áp định mức của Cáp chống cháy linh hoạt BBTRZ này là 0,6/1kV. Trong giai đoạn thử nghiệm, điện áp thử nghiệm 3,5kV được áp dụng trong 5 phút và không xảy ra sự cố. Giới hạn nhiệt độ hoạt động dài hạn cho phép của dây dẫn cáp là 90oC. Khi đặt cáp, nhiệt độ môi trường không được thấp hơn 0oC. Bán kính uốn tối thiểu là 12 lần đường kính ngoài của cáp (12*OD). Lớp cách nhiệt khoáng được làm từ nhiều lớp băng mica có đặc tính chống cháy.
Về khả năng chống cháy, loại cáp này đáp ứng yêu cầu của cả tiêu chuẩn doanh nghiệp và IEC 60331-1, với thời gian cháy lên tới 180 phút. Về điện trở của dây dẫn ở 20°C, nó phải tuân thủ các thông số kỹ thuật dành cho dây dẫn đồng ủ Loại 1 hoặc Loại 2 như nêu trong GB/T 3956 và IEC 60228. Đối với điện trở cách điện, điện trở cách điện của cáp không được nhỏ hơn 100 MΩ·km ở nhiệt độ môi trường.
Ngoài ra, cáp thành phẩm phải trải qua quá trình kiểm tra khả năng chống cháy, với phương pháp kiểm tra theo quy định của GB/T 19216.21. Nhiệt độ để tiếp xúc với lửa được đặt ở mức 950 ~ 1000oC, với thời gian 180 phút, sau đó là thời gian làm mát là 15 phút. Trong thời gian này, cáp không được có hiện tượng đoản mạch hoặc hở mạch.
|
số lượng lõi |
1 |
2、3 |
4 |
5 |
3+1,3+2 |
4+1 |
|
mặt cắt mm2 |
25～630 |
1,5 ～ 300 |
1,5 ～ 240 |
1,5～185 |
4～300 |
4～240 |
Ưu nhược điểm của cáp mềm chống cháy BBTRZ so với cáp cách điện khoáng BTTZ:
Thuận lợi:
Cách điện cáp không dễ bị hấp thụ độ ẩm và có hiệu suất cách nhiệt ổn định.
Nhiều lõi có thể được sản xuất với chiều dài cố định, giảm số lượng đầu nối trung gian trong cáp.
Cấu trúc linh hoạt, tạo điều kiện cho việc uốn cáp và giảm bớt khó khăn khi lắp đặt.
Cáp có thể được sử dụng mà không cần đầu nối chuyên dụng, giúp giảm chi phí phụ kiện.
Nhược điểm: Khả năng chống cháy kém hơn một chút và không thể đáp ứng yêu cầu của BS 8491.
Nhiệt độ hoạt động tối đa là 90oC, không đạt tới 250oC của BTTZ
Hiệu suất đốt ở mức cao nhất có thể đáp ứng các yêu cầu của Loại B1, nhưng không thể đáp ứng các yêu cầu của Loại A.

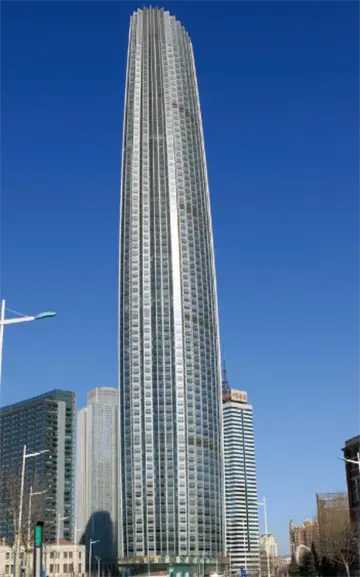

tòa nhà cao tầng
ga xe lửa

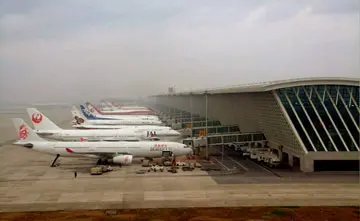

nhà ga sân bay
địa điểm lịch sử và danh lam thắng cảnh
Chi tiết đóng gói:
Nó được xác định bởi số lượng và yêu cầu bạn mua. Có thể thương lượng.
Cảng: Cảng Thiên Tân
Giao hàng tận nơi: Bằng đường biển, đường hàng không, đường chuyển phát nhanh.
