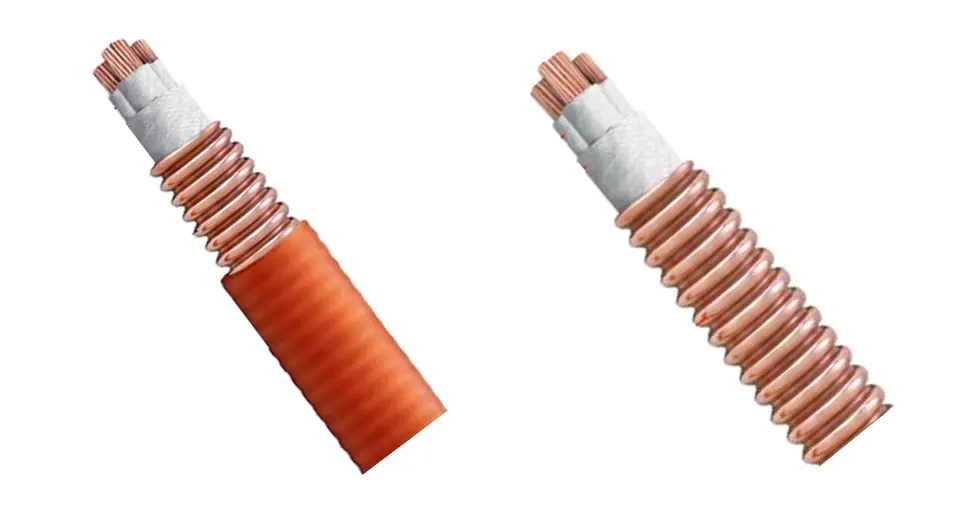

Hãy chọn Thiên Tân Beida làm nhà sản xuất và nhà cung cấp của bạn, hãy chọn giải pháp Cáp đồng chống cháy RTTZ đáng tin cậy. Chúng tôi có thể cung cấp giá trực tiếp tại nhà máy.
|
mô hình cáp |
Các tình huống áp dụng |
Kịch bản ứng dụng |
|
RTTZ |
Điện áp định mức từ 0,6/1kV trở xuống, phù hợp cho truyền tải và phân phối điện ở những nơi có yêu cầu phòng cháy chữa cháy cao, đặc biệt là đường dây cấp điện chữa cháy và sự cố |
Các tòa nhà cao tầng, bệnh viện, tàu điện ngầm, đường hầm, trung tâm dữ liệu, trung tâm mua sắm, phòng triển lãm, nhà để xe, địa điểm giải trí, công nghiệp hóa chất, luyện kim và các địa điểm có nhiệt độ cao/dễ cháy và nổ khác |
|
WD-RTTYZ |
Tương tự như RTTZ, nó cũng được yêu cầu phải đáp ứng các yêu cầu về ít khói, không halogen và chống cháy cho các không gian kín có nhiều nhân sự |
Các khu vực có yêu cầu nghiêm ngặt về độc tính khói và độ truyền ánh sáng, như tàu điện ngầm, nhà máy điện hạt nhân, trường học, bệnh viện, nhà máy thực phẩm, tòa nhà chung cư cao tầng và khu phức hợp lớn |

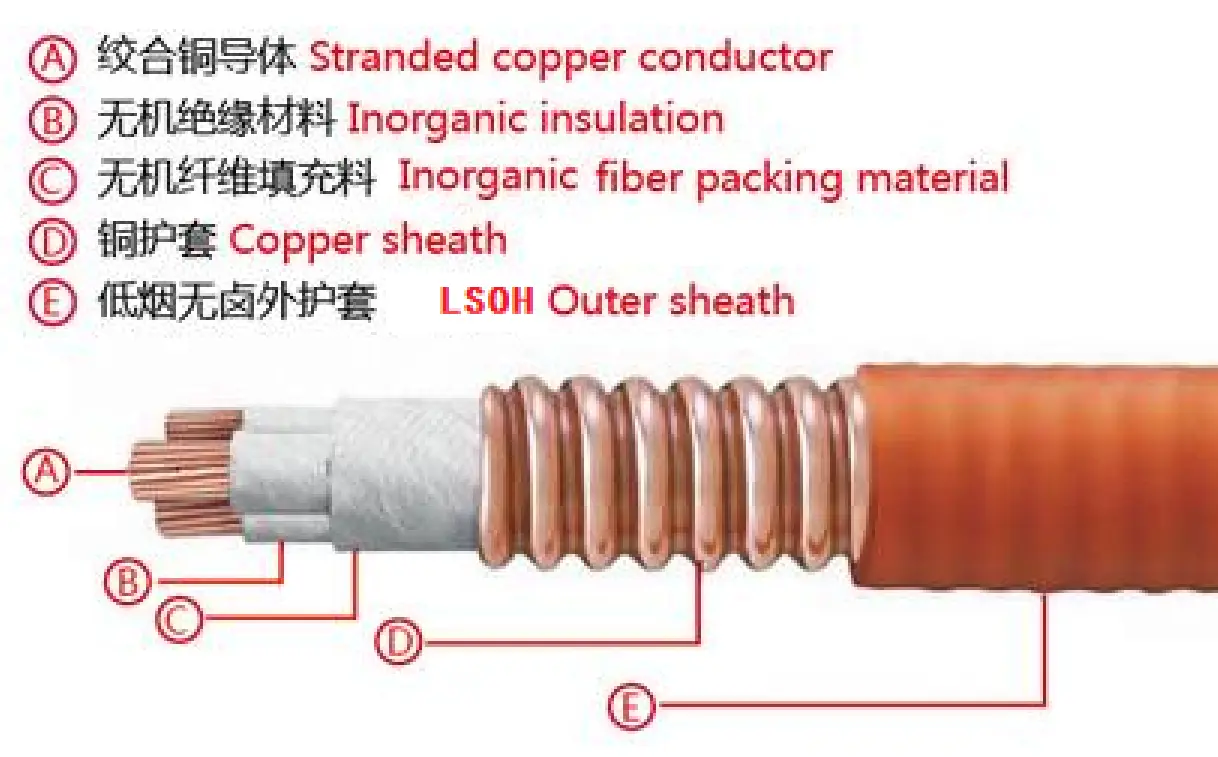

Yêu cầu kỹ thuật và kết cấu cáp
Dây dẫn: Sử dụng loại dây dẫn đồng ủ thứ nhất hoặc thứ hai.
Lớp cách nhiệt khoáng: Được làm bằng cách bọc băng mica chống cháy hoặc các loại băng cách nhiệt khoáng khác có chức năng tương tự.
Cụm cáp và lớp bảo vệ: Lõi cáp được nhồi chặt bằng vật liệu có đặc tính chống cháy và chống cháy, lớp bảo vệ gồm có băng keo chống cháy và chống cháy phù hợp quấn xung quanh.
Vỏ kim loại đồng: Được sản xuất bằng công nghệ hàn hồ quang argon dải đồng và tôn.
Lớp vỏ: Được làm bằng vật liệu vỏ bọc polyolefin không chứa halogen, ít khói, chống cháy. Thông thường, nó có màu cam hoặc quýt, nhưng màu đen có thể được lựa chọn theo yêu cầu.
Điện áp định mức của Cáp đồng sóng chống cháy RTTZ là 0,6/1kV. Điện áp thử nghiệm được đặt ở mức 3,5kV và điện áp được cấp liên tục trong 5 phút mà không xảy ra sự cố nào trong thời gian này. Nhiệt độ hoạt động lâu dài tối đa cho phép của dây dẫn cáp là 90oC.
Khi đặt cáp, nhiệt độ môi trường không được thấp hơn 0oC. Bán kính uốn tối thiểu bằng 12 lần đường kính ngoài của cáp. Lớp cách nhiệt khoáng được chế tạo cẩn thận bằng cách sử dụng nhiều lớp băng mica chống cháy.
Ở 20oC, điện trở của dây dẫn phải tuân thủ nghiêm ngặt các tiêu chuẩn quy định cho dây dẫn đồng ủ loại 1 hoặc loại 2 tính theo GB/T 3956 và IEC 60228. Ở nhiệt độ môi trường, điện trở cách điện của cáp không được nhỏ hơn 100 MΩ·km.
Về mặt kiểm tra khả năng chống cháy, nó đáp ứng đầy đủ các yêu cầu tiêu chuẩn của GB/T 34926. Phương pháp kiểm tra cụ thể như sau:
Thứ nhất, tiến hành kiểm tra C, W, Z theo tiêu chuẩn BS 6387;
Thứ hai, việc kiểm tra phải được tiến hành theo quy định của BS 8491;
Thứ ba, tiến hành thử nghiệm khả năng chống cháy theo GB/T 19216.21, với nhiệt độ được kiểm soát ở 950 ~ 1000oC, thời gian tiếp xúc với lửa là 180 phút và thời gian làm mát là 15 phút. Trong thời gian này, cáp không được có hiện tượng đoản mạch hoặc hở mạch.
Mã sản phẩm
Cáp đồng bọc tôn cách điện bằng băng mica………R
Vỏ bọc ngoài bằng polyolefin……Y
Dây dẫn đồng ............. T
Không chứa halogen và ít khói ……………WD (tùy chọn)
Vỏ đồng ............. T
Cấp chống cháy A/B/C... ZA/B/C
Băng mica .................................................................................................Z
Điện áp định mức ……….0,6/1
|
số lượng lõi |
1 |
2 |
3 |
4 |
5 |
3+1,3+2 |
4+1 |
|
mặt cắt mm2 |
25～630 |
1,5 ～ 300 |
1,5 ～ 240 |
1,5～185 |
1,5～150 |
4～185 |
4～150 |
Phương pháp rải: Có thể đặt trong đường hầm, rãnh cáp, khay, máng và trục, hỗ trợ cả việc đặt lộ thiên và giấu kín. Đối với cáp một lõi, nghiêm cấm sử dụng vật liệu dẫn điện từ (như dây sắt) để cố định nhằm tránh tổn thất dòng điện xoáy.
Uốn và nhịp: Kiểm soát bán kính uốn theo quy định của nhà sản xuất. Tham khảo nhịp treo ngang: Đối với đường kính ngoài 20mm thì nhịp là 400mm; đối với những người> 20mm, nhịp là 800mm. Đối với nhịp đỡ dọc: Đối với đường kính ngoài 20mm, nhịp là 1500mm; đối với những người> 20mm, nhịp là 1000mm.
Tháo và cố định: Rút cáp theo hướng đánh dấu trên cuộn cáp để tránh bị xoắn; tham khảo các yêu cầu trên để biết khoảng cố định trong khay cáp.
Chế tạo thiết bị đầu cuối: Loại bỏ khoảng 300 mm lớp cách điện khỏi dây dẫn cuối, uốn đầu dây và sử dụng megohm kế để kiểm tra điện trở cách điện giữa vỏ đồng và dây dẫn, cũng như giữa các dây dẫn. Sau khi đảm bảo rằng điện trở cách điện đạt yêu cầu, hãy sử dụng ống bọc co nhiệt để bịt kín.
Đầu nối trung gian: Nên sử dụng đầu nối đã hoàn thiện có giới hạn chịu lửa phù hợp với thân cáp. Trong quá trình lắp đặt tại chỗ cần đảm bảo kín, cách nhiệt để giảm điểm lỗi.
Kiểm soát nhiệt độ: Trong quá trình hoạt động bình thường, nhiệt độ dây dẫn không được vượt quá 90oC. Khi dây dẫn không thể chạm vào và không tiếp xúc với vật liệu dễ cháy, nhiệt độ vỏ bọc có thể tăng lên 105oC.
Kiểm tra cách điện: Thường xuyên sử dụng megger để kiểm tra điện trở cách điện đảm bảo không bị ẩm, hư hỏng; vỏ đồng cần được nối đất chắc chắn để đảm bảo an toàn.
Phòng ngừa và bảo vệ mất mát: Tránh làm trầy xước vỏ bọc bằng vật sắc nhọn, đồng thời bổ sung thêm ống bảo vệ khi đi xuyên qua tường/tấm sàn để tránh hư hỏng cơ học.
Chi tiết đóng gói:
It is determined by the quantity and requirements you purchase. Can be negotiated.
Cảng: Cảng Thiên Tân
Giao hàng tận nơi: Bằng đường biển, đường hàng không, đường chuyển phát nhanh.
