Beida là nhà cung cấp dây cáp và dây điện chuyên nghiệp tại Trung Quốc. Về cấu trúc sản phẩm, Cáp nguồn BS 6724 của chúng tôi sử dụng lớp cách điện bằng polyetylen liên kết ngang (XLPE) và vỏ bọc bằng polyolefin ít khói, không chứa halogen, kết hợp với lớp giáp dây thép mạ kẽm, tạo thành hệ thống bảo vệ nhiều lớp. Vỏ bọc không chứa halogen, ít khói có những ưu điểm an toàn đáng kể; khi tiếp xúc với lửa, nó không chỉ thải ra lượng khói cực thấp, giảm tác động của khói đến khả năng truyền ánh sáng xung quanh và đảm bảo tầm nhìn thoát hiểm mà còn tạo ra khói không độc hại và không ăn mòn, ngăn ngừa thương tích thứ cấp và đáp ứng đầy đủ nhu cầu an toàn của khu vực đông dân cư.
Cáp có nhiều thông số kỹ thuật khác nhau, từ lõi đơn đến 48 lõi. Dây dẫn được làm bằng đồng ủ chất lượng cao, mang lại độ dẫn điện tuyệt vời. Lớp cách nhiệt có độ bền cách điện cao và đã trải qua thử nghiệm chịu được điện áp để đảm bảo vận hành an toàn. Dù dùng để truyền tải điện trong các nhà máy công nghiệp, nối dây trong các tòa nhà cao tầng hay phân phối điện trong đường ống ngầm, cáp điện Thiên Tân Beida BS 5467 đều cung cấp các giải pháp đáng tin cậy, xây dựng hàng rào an toàn vững chắc cho việc truyền tải điện với chất lượng chuyên nghiệp.

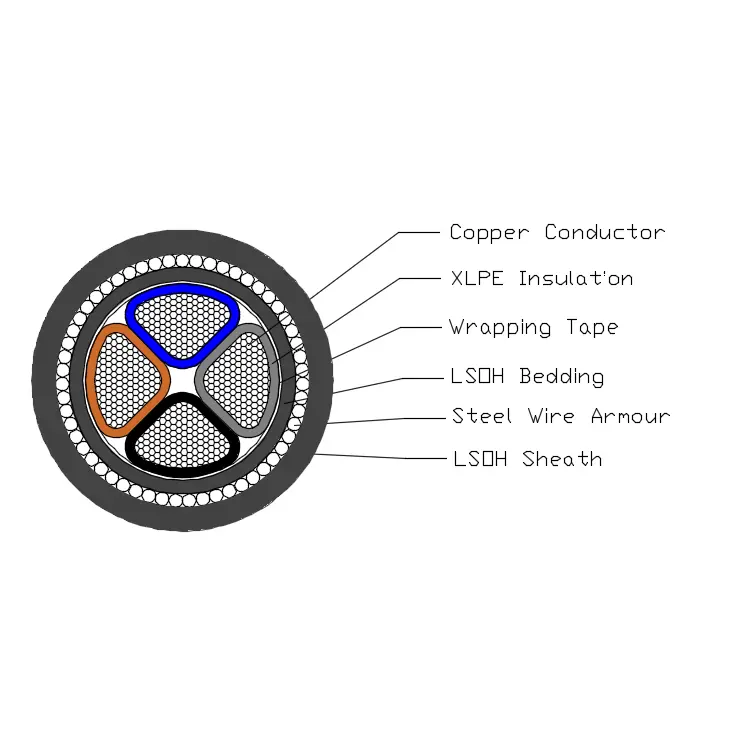

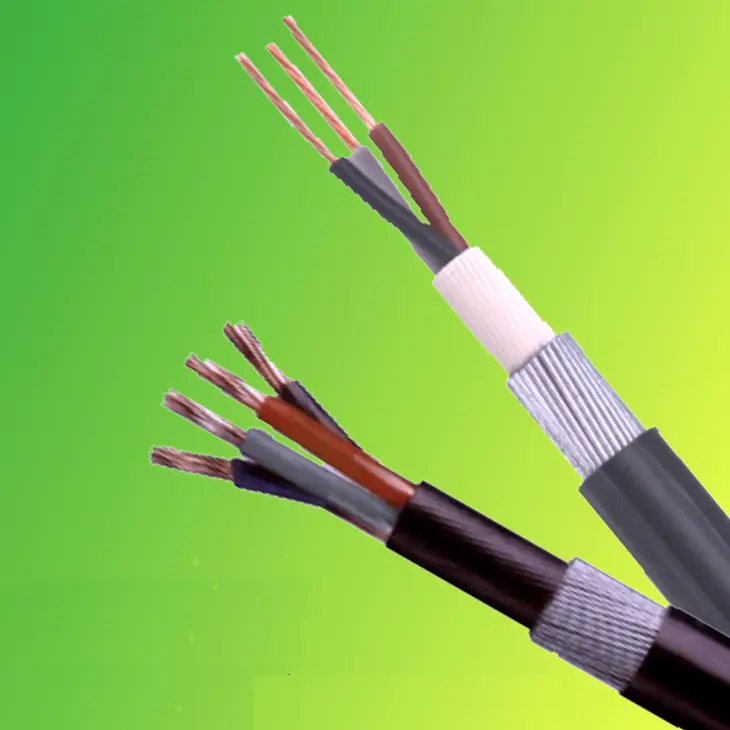

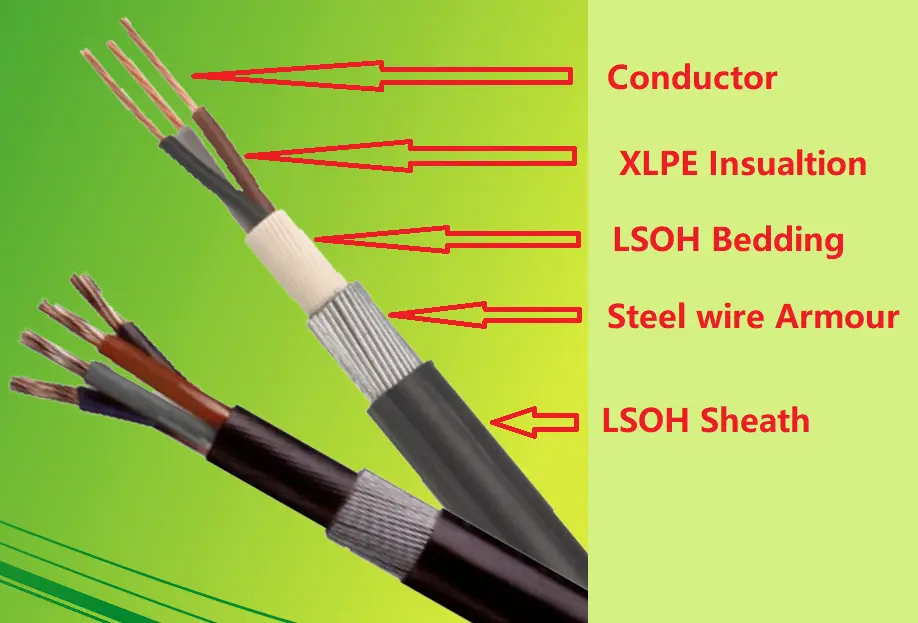

Cáp nguồn BS 6724 bao gồm dây dẫn đồng T1R, lớp cách điện XLPE, lớp lót PVC, lớp giáp thép và vỏ LSOH.
Dây dẫn: Dây dẫn bằng đồng hoặc nhôm nguyên khối, hình tròn hoặc hình dạng, Loại 2 đến BS EN 60228.
Vật liệu cách nhiệt: XLPE Loại GP8 theo BS 7655-1.3
Màu lõi: 1 lõi: sinh hoặc xanh
2 lõi: sinh, xanh
3 lõi: sinh, đen, xám
4 lõi: xanh, sinh, đen, xám
5 lõi: xanh/vàng, xanh dương, sinh ra, đen, xám
Trên 5 coes: lõi trắng số đen
Lớp đệm: Lớp đệm phải là vật liệu polyme LSOH ép đùn phù hợp với nhiệt độ vận hành của cáp.
Áo giáp dây thép: Cáp lõi đơn: áo giáp dây nhôm
Cáp nhiều lõi: dây thép bọc thép
Vỏ bọc bên ngoài: Vỏ bọc phải là vật liệu LSOH ép đùn được quy định trong BS 7655-6.1.
Cáp nguồn BS 6724 có điện áp định mức 600/1000kV, dễ dàng giảm bớt yêu cầu vận hành điện áp cao của phương tiện. Nó đã vượt qua bài kiểm tra căng thẳng nghiêm ngặt kéo dài 5 phút với điện áp 3,5kV mà không gặp sự cố nào, chứng tỏ hiệu suất cách điện ổn định và đáng tin cậy.
Sản phẩm có dải nhiệt độ hoạt động rộng, từ 0oC đến +90oC. Ngay cả trong môi trường nhiệt độ cực cao, nó có thể chịu được nhiệt độ lên tới +250oC trong điều kiện ngắn mạch, khiến nó phù hợp với nhiều ứng dụng VGA khác nhau.
Nó cực kỳ linh hoạt, với bán kính uốn tối thiểu gấp 12 lần đường kính ngoài của nó, cho phép đi dây linh hoạt và dễ dàng, bất kể không gian lắp đặt. Hơn nữa, mức phát xạ ánh sáng của nó đáp ứng các tiêu chuẩn BS EN 60332-1-2, hiệu suất không chứa halogen được chứng nhận theo tiêu chuẩn IEC 60754 và EN 50267, đồng thời mật độ khói của nó đáp ứng các yêu cầu IEC 61034 và EN 50268, tối đa hóa độ an toàn và thân thiện với môi trường.
|
Điện trở tối đa của dây dẫn và áo giáp |
||||
|
đối với cáp lõi đơn ở 20oC |
||||
|
Kiểu |
Điện trở tối đa ở 20oC |
|||
|
Diện tích mặt cắt danh nghĩa của dây dẫn |
dây dẫn |
Áo giáp dây nhôm |
||
|
đồng |
Nhôm |
Cáp có ruột đồng bện |
Cáp có ruột nhôm bện |
|
|
mm2 |
Ω／km |
Ω／km |
Ω／km |
Ω／km |
|
50 |
0.387 |
0.641 |
1.30 |
1.40 |
|
70 |
0.268 |
0.443 |
0.75 |
0.84 |
|
95 |
0.193 |
0.32 |
0.67 |
0.75 |
|
120 |
0.153 |
0.253 |
0.61 |
0.69 |
|
150 |
0.124 |
0.206 |
0.42 |
0.47 |
|
185 |
0.0991 |
0.164 |
0.38 |
0.42 |
|
240 |
0.0754 |
0.125 |
0.34 |
0.38 |
|
300 |
0.0601 |
0.100 |
0.31 |
0.35 |
|
400 |
0.0470 |
— |
0.22 |
— |
|
500 |
0.0366 |
— |
0.20 |
— |
|
Điện trở tối đa của dây dẫn và áo giáp |
||||||
|
cho cáp từ 2 đến 5 lõi ở 20oC |
||||||
|
Kiểu |
Điện trở tối đa ở 20oC |
|||||
|
Diện tích mặt cắt danh nghĩa của dây dẫn |
dây dẫn |
Áo giáp dây thép |
||||
|
đồng |
Nhôm |
Cáp có ruột đồng bện |
||||
|
2 lõi |
3 lõi |
4 lõi |
5 lõi |
|||
|
mm2 |
Ω／km |
Ω／km |
Ω／km |
Ω／km |
Ω／km |
Ω／km |
|
1.5 |
12.1 |
— |
10.20 |
9.50 |
8.80 |
8.20 |
|
2.5 |
7.41 |
— |
8.80 |
8.20 |
7.70 |
6.80 |
|
4 |
4.61 |
— |
7.90 |
7.50 |
6.80 |
6.20 |
|
6 |
3.08 |
— |
7.00 |
6.70 |
4.30 |
3.90 |
|
10 |
1.83 |
— |
6.00 |
4.00 |
3.70 |
3.40 |
|
16 |
1.15 |
1.91 |
3.70 |
3.50 |
3.10 |
2.20 |
|
25 |
0.727 |
1.20 |
3.70 |
2.50 |
2.30 |
1.80 |
|
35 |
0.524 |
0.868 |
2.60 |
2.30 |
2.00 |
1.60 |
|
50 |
0.387 |
0.641 |
2.30 |
2.00 |
1.80 |
1.10 |
|
70 |
0.268 |
0.443 |
2.00 |
1.80 |
1.20 |
0.94 |
|
95 |
0.193 |
0.32 |
1.40 |
1.30 |
1.10 |
— |
|
120 |
0.153 |
0.253 |
1.30 |
1.20 |
0.76 |
— |
|
150 |
0.124 |
0.206 |
1.20 |
0.78 |
0.68 |
— |
|
185 |
0.0991 |
0.164 |
0.82 |
0.71 |
0.61 |
— |
|
240 |
0.0754 |
0.125 |
0.73 |
0.63 |
0.54 |
— |
|
300 |
0.0601 |
0.100 |
0.67 |
0.58 |
0.49 |
— |
|
400 |
0.0470 |
— |
0.59 |
0.52 |
0.35 |
— |
Khả năng mang dòng điện tính bằng ampe (A)
|
Điện áp định mức 0,6/1kV Cáp cách điện XLPE |
|||||||||
|
khả năng mang dòng điện tính bằng ampe (A) |
|||||||||
|
Nhiệt độ môi trường xung quanh: trong không khí: 40oC, trong lòng đất: 25oC |
|||||||||
|
Nhiệt độ dây dẫn: 90oC |
|||||||||
|
Hệ số cản nhiệt của đất: 1,0k·m/W |
|||||||||
|
Kiểu |
CU/XLPE/PVC, AL/XLPE/PVC, CU/XLPE/PVC/STA/PVC, AL/XLPE/PVC/STA/PVC, CU/XLPE/PVC/AWA/PVC, AL/XLPE/PVC/AWA/PVC |
|
CU/XLPE/PVC, AL/XLPE/PVC, CU/XLPE/PVC/STA/PVC, AL/XLPE/PVC/STA/PVC, CU/XLPE/PVC/SWA/PVC, AL/XLPE/PVC/SWA/PVC |
||||||
|
Số lượng lõi |
Lõi đơn |
|
Đa lõi |
||||||
|
Diện tích mặt cắt ngang, mm2 |
Trong không khí |
Trong lòng đất |
|
Trong không khí |
Trong lòng đất |
||||
|
Củ |
Al |
Củ |
Al |
|
Củ |
Al |
Củ |
Al |
|
|
1.5 |
27 |
— |
40 |
— |
|
21 |
— |
27 |
— |
|
2.5 |
37 |
28 |
54 |
41 |
|
26 |
21 |
33 |
27 |
|
4 |
51 |
39 |
72 |
56 |
|
34 |
26 |
43 |
32 |
|
6 |
65 |
52 |
92 |
74 |
|
44 |
35 |
56 |
42 |
|
10 |
92 |
70 |
125 |
95 |
|
56 |
45 |
70 |
54 |
|
16 |
120 |
94 |
165 |
130 |
|
77 |
59 |
94 |
69 |
|
25 |
160 |
120 |
215 |
165 |
|
100 |
78 |
120 |
90 |
|
35 |
195 |
150 |
260 |
200 |
|
130 |
100 |
155 |
115 |
|
50 |
240 |
185 |
315 |
240 |
|
160 |
125 |
185 |
135 |
|
70 |
300 |
235 |
390 |
300 |
|
195 |
150 |
220 |
165 |
|
95 |
370 |
285 |
470 |
365 |
|
245 |
190 |
270 |
200 |
|
120 |
430 |
335 |
540 |
415 |
|
300 |
230 |
320 |
240 |
|
150 |
495 |
385 |
605 |
470 |
|
350 |
270 |
365 |
275 |
|
185 |
575 |
445 |
690 |
535 |
|
400 |
310 |
410 |
310 |
|
240 |
680 |
530 |
805 |
625 |
|
465 |
360 |
465 |
355 |
|
300 |
790 |
610 |
905 |
705 |
|
550 |
430 |
540 |
410 |
|
400 |
925 |
725 |
1045 |
815 |
|
— |
— |
— |
— |
|
500 |
1075 |
845 |
1185 |
935 |
|
— |
— |
— |
— |
|
630 |
1245 |
995 |
1345 |
1075 |
|
— |
— |
— |
— |
|
Lưu ý: Vỏ bọc của cáp một lõi được làm bằng vật liệu không có từ tính. |
|||||||||
Chi tiết đóng gói:
Nó được xác định bởi số lượng và yêu cầu bạn mua. Có thể thương lượng.
Cảng: Cảng Thiên Tân
Giao hàng tận nơi: Bằng đường biển, đường hàng không, đường chuyển phát nhanh.
