Cáp nguồn tiêu chuẩn BS 5467 này được thiết kế đẹp mắt và đầy đủ chức năng, phù hợp cho cả đường dây cấp nguồn và điều khiển, cung cấp giải pháp truyền tải điện ổn định và đáng tin cậy cho các ứng dụng công nghiệp và dân dụng khác nhau. Áo giáp dây thép độc đáo của nó là một điểm nhấn lớn. Thiết kế này không chỉ giúp tăng cường độ bền cơ học của cáp, giúp cáp có thể chịu được lực kéo và nén cũng như chống lại các hư hỏng vật lý bên ngoài một cách hiệu quả mà còn cải thiện đáng kể độ bền và tuổi thọ của cáp, duy trì hoạt động ổn định ngay cả trong môi trường khắc nghiệt.
Cáp nguồn BS 5467 của Thiên Tân Beida cũng tự hào có khả năng thích ứng môi trường tuyệt vời. Cho dù dùng để đi dây nội bộ trong các tòa nhà cao tầng hay các dự án ngầm phức tạp, loại cáp này đều xử lý tất cả một cách dễ dàng. Bên trong các tòa nhà, nó tích hợp liền mạch với nhiều phong cách trang trí khác nhau, mang lại cả tính thẩm mỹ và tính thực tế; trong khi khi được chôn dưới lòng đất, khả năng chống ăn mòn và chống nước vượt trội của nó đảm bảo cáp không bị ảnh hưởng bởi các yếu tố môi trường trong quá trình chôn cất lâu dài, giúp truyền tải điện liên tục và ổn định.

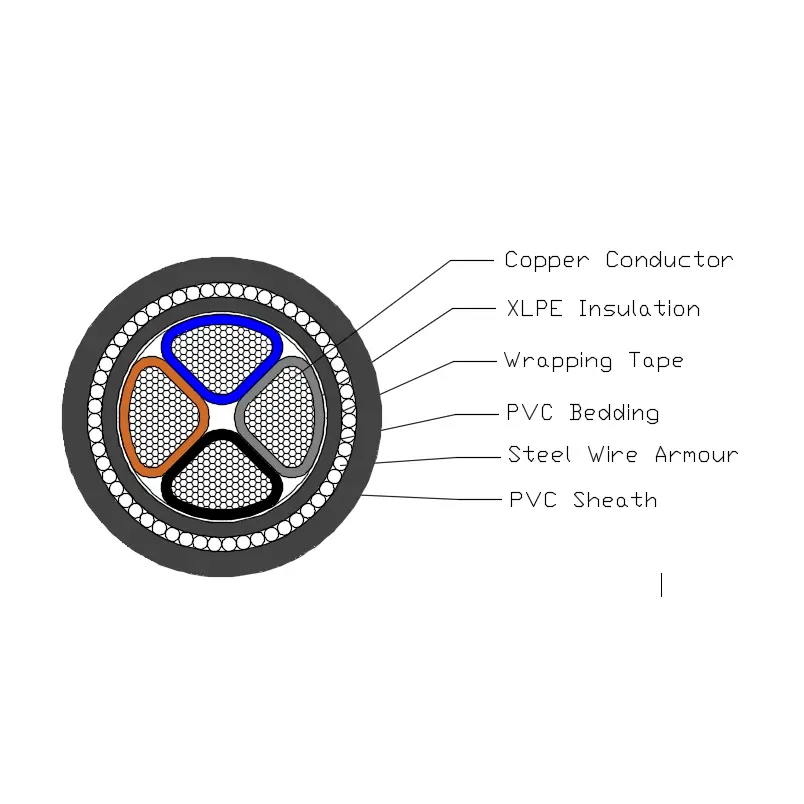

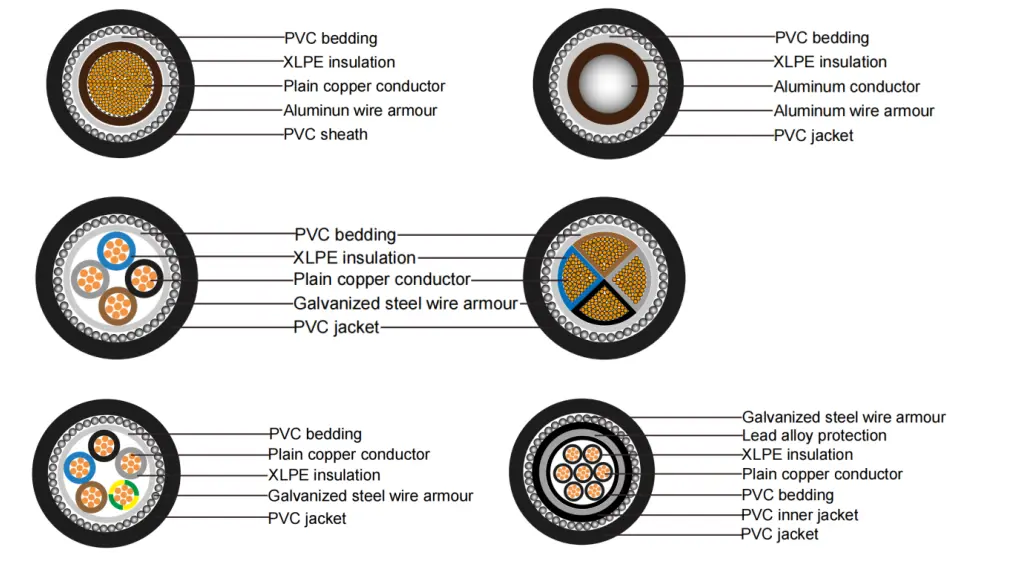

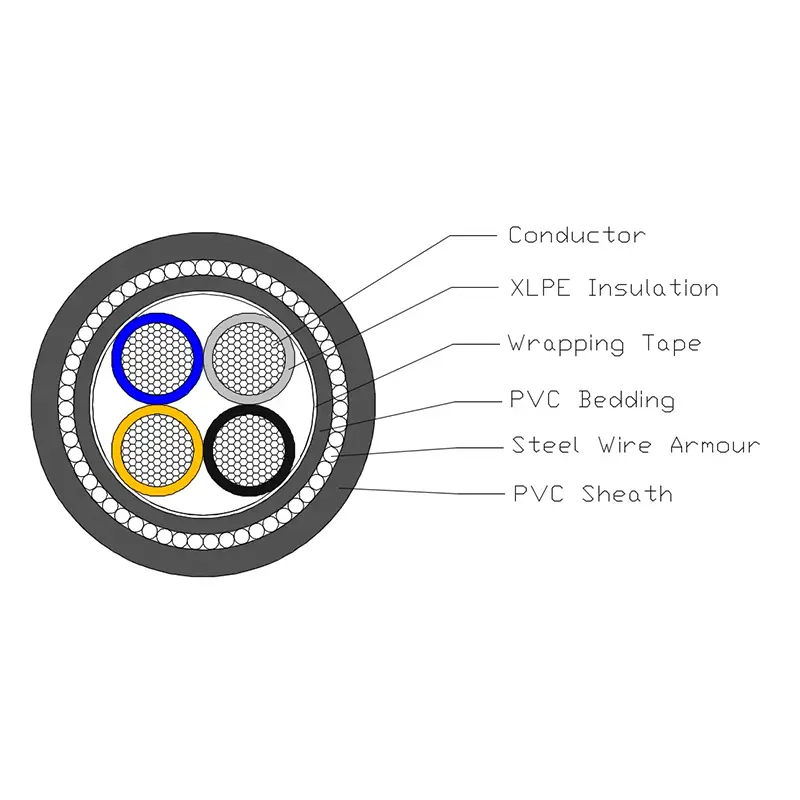

Cáp nguồn SWA có vỏ bọc PVC cách điện XLPE bao gồm dây dẫn đồng T1R, lớp cách điện XLPE, lớp lót PVC, áo giáp thép và vỏ bọc PVC.
Dây dẫn: Dây dẫn bằng đồng hoặc nhôm nguyên khối, hình tròn hoặc hình dạng, Loại 2 đến BS EN 60228.
Vật liệu cách nhiệt: XLPE Loại GP8 theo BS 7655-1.3
Màu lõi: 1 lõi: sinh hoặc xanh
2 lõi: sinh, xanh
3 lõi: sinh, đen, xám
4 lõi: xanh, sinh, đen, xám
5 lõi: xanh/vàng, xanh dương, sinh ra, đen, xám
Trên 5 coes: lõi trắng số đen
Lớp đệm: Lớp đệm phải là vật liệu polyme ép đùn phù hợp với nhiệt độ vận hành của cáp.
Áo giáp dây thép: Cáp lõi đơn: áo giáp dây nhôm
Cáp nhiều lõi: dây thép bọc thép
Vỏ bọc bên ngoài: Vỏ bọc phải là vật liệu PVC ép đùn theo loại 9 được quy định trong BS 7655-4.2.
Cáp nguồn BS 5467 sở hữu các thông số hiệu suất vật lý và điện được xác định rõ ràng. Điện áp định mức của nó được đặt ở hai mức: 600kV và 1000kV, đáp ứng yêu cầu về điện áp trong nhiều tình huống khác nhau. Trong thử nghiệm an toàn điện, sản phẩm đã chịu được điện áp thử nghiệm 3,5kV trong 5 phút mà không gặp sự cố nào, thể hiện đầy đủ độ tin cậy về hiệu suất cách điện của sản phẩm. Về khả năng thích ứng nhiệt độ, sản phẩm này có dải nhiệt độ hoạt động rộng và có thể hoạt động ổn định trong môi trường từ 0oC đến +90oC. Trong khi đó, nhiệt độ ngắn mạch của nó có thể đạt tới +250oC, thể hiện khả năng chịu nhiệt độ cao tuyệt vời. Hơn nữa, sản phẩm này có tính linh hoạt vượt trội, với bán kính uốn tối thiểu gấp 12 lần đường kính ngoài của nó, tạo điều kiện thuận lợi cho việc lắp đặt và đi dây trong nhiều môi trường phức tạp khác nhau. Về khả năng chống cháy, sản phẩm này đáp ứng tiêu chuẩn đánh giá khả năng chống cháy BS EN 60332-1-2, giúp giảm nguy cơ cháy nổ một cách hiệu quả.
Kiểm tra cáp định kỳ
Kiểm tra điện trở DC dây dẫn: Tiến hành kiểm tra điện trở DC dây dẫn ở 20°C. Giá trị điện trở DC của dây dẫn đo được phải tuân thủ nghiêm ngặt các yêu cầu liên quan tại Mục 2 của tiêu chuẩn BS EN 60228.
Kiểm tra điện áp cáp điện: Đặt điện áp 3500V vào cáp trong 5 phút. Trong quá trình này, cáp sẽ không gặp bất kỳ sự cố nào.
Kiểm tra lấy mẫu
Kiểm tra kết cấu dây dẫn: Kết cấu dây dẫn phải tuân thủ đầy đủ các yêu cầu kỹ thuật được quy định trong BS EN 60228.
Kiểm tra kích thước: Các kích thước của lớp cách điện, lớp lót bên trong, vỏ bọc dây và vỏ bọc của cáp đều phải đáp ứng các yêu cầu cụ thể trong Bảng 3 của BS 5467.
Thử nghiệm đốt cáp đơn: Kết quả thử nghiệm đốt cáp đơn phải tuân thủ các yêu cầu của BS EN 60332-1-2.
Kiểm tra loại
Hiệu suất cách điện: Hiệu suất cách điện của cáp phải đáp ứng các yêu cầu quy định trong BS 7655-1-3.
Hiệu suất của lớp lót bên trong: Hiệu suất của lớp lót bên trong phải tuân theo các yêu cầu liên quan tại Điều 9.2 của BS 5467.
Hiệu suất vỏ bọc: Hiệu suất của vỏ bọc phải đáp ứng các yêu cầu quy định trong BS 7655-4-2.
Kiểm tra khả năng tương thích: Kết quả kiểm tra khả năng tương thích phải tuân thủ các yêu cầu của Phụ lục C của BS 5467.
Kiểm tra độ co ngót cách điện: Thử nghiệm độ co ngót cách điện phải tuân theo các yêu cầu tại Điều 18.3 của BS 5467 và phương pháp thử nghiệm phải được thực hiện theo BS EN 60811-502.
Kiểm tra độ co của vỏ bọc: Kiểm tra độ co của vỏ bọc phải tuân theo các yêu cầu của Điều 18.6 của BS 5467.
Thử nghiệm khả năng chống rách vỏ bọc: Thử nghiệm khả năng chống rách vỏ bọc phải đáp ứng các yêu cầu của Phụ lục D của BS 5467.
|
Điện trở tối đa của dây dẫn và áo giáp |
||||
|
đối với cáp lõi đơn ở 20oC |
||||
|
Kiểu |
Điện trở tối đa ở 20oC |
|||
|
Diện tích mặt cắt danh nghĩa của dây dẫn |
dây dẫn |
Áo giáp dây nhôm |
||
|
đồng |
Nhôm |
Cáp có ruột đồng bện |
Cáp có ruột nhôm bện |
|
|
mm2 |
Ω／km |
Ω／km |
Ω／km |
Ω／km |
|
50 |
0.387 |
0.641 |
1.30 |
1.40 |
|
70 |
0.268 |
0.443 |
0.75 |
0.84 |
|
95 |
0.193 |
0.32 |
0.67 |
0.75 |
|
120 |
0.153 |
0.253 |
0.61 |
0.69 |
|
150 |
0.124 |
0.206 |
0.42 |
0.47 |
|
185 |
0.0991 |
0.164 |
0.38 |
0.42 |
|
240 |
0.0754 |
0.125 |
0.34 |
0.38 |
|
300 |
0.0601 |
0.100 |
0.31 |
0.35 |
|
400 |
0.0470 |
— |
0.22 |
— |
|
500 |
0.0366 |
— |
0.20 |
— |
|
Điện trở tối đa của dây dẫn và áo giáp |
||||||
|
cho cáp từ 2 đến 5 lõi ở 20oC |
||||||
|
Kiểu |
Điện trở tối đa ở 20oC |
|||||
|
Diện tích mặt cắt danh nghĩa của dây dẫn |
dây dẫn |
Áo giáp dây thép |
||||
|
đồng |
Nhôm |
Cáp có ruột đồng bện |
||||
|
2 lõi |
3 lõi |
4 lõi |
5 lõi |
|||
|
mm2 |
Ω／km |
Ω／km |
Ω／km |
Ω／km |
Ω／km |
Ω／km |
|
1.5 |
12.1 |
— |
10.20 |
9.50 |
8.80 |
8.20 |
|
2.5 |
7.41 |
— |
8.80 |
8.20 |
7.70 |
6.80 |
|
4 |
4.61 |
— |
7.90 |
7.50 |
6.80 |
6.20 |
|
6 |
3.08 |
— |
7.00 |
6.70 |
4.30 |
3.90 |
|
10 |
1.83 |
— |
6.00 |
4.00 |
3.70 |
3.40 |
|
16 |
1.15 |
1.91 |
3.70 |
3.50 |
3.10 |
2.20 |
|
25 |
0.727 |
1.20 |
3.70 |
2.50 |
2.30 |
1.80 |
|
35 |
0.524 |
0.868 |
2.60 |
2.30 |
2.00 |
1.60 |
|
50 |
0.387 |
0.641 |
2.30 |
2.00 |
1.80 |
1.10 |
|
70 |
0.268 |
0.443 |
2.00 |
1.80 |
1.20 |
0.94 |
|
95 |
0.193 |
0.32 |
1.40 |
1.30 |
1.10 |
— |
|
120 |
0.153 |
0.253 |
1.30 |
1.20 |
0.76 |
— |
|
150 |
0.124 |
0.206 |
1.20 |
0.78 |
0.68 |
— |
|
185 |
0.0991 |
0.164 |
0.82 |
0.71 |
0.61 |
— |
|
240 |
0.0754 |
0.125 |
0.73 |
0.63 |
0.54 |
— |
|
300 |
0.0601 |
0.100 |
0.67 |
0.58 |
0.49 |
— |
|
400 |
0.0470 |
— |
0.59 |
0.52 |
0.35 |
— |
Khả năng mang dòng điện tính bằng ampe (A)
|
Điện áp định mức 0,6/1kV Cáp cách điện XLPE |
|||||||||
|
khả năng mang dòng điện tính bằng ampe (A) |
|||||||||
|
Nhiệt độ môi trường xung quanh: trong không khí: 40oC, trong lòng đất: 25oC |
|||||||||
|
Nhiệt độ dây dẫn: 90oC |
|||||||||
|
Hệ số cản nhiệt của đất: 1,0k·m/W |
|||||||||
|
Kiểu |
CU/XLPE/PVC, AL/XLPE/PVC, CU/XLPE/PVC/STA/PVC, AL/XLPE/PVC/STA/PVC, CU/XLPE/PVC/AWA/PVC, AL/XLPE/PVC/AWA/PVC |
|
CU/XLPE/PVC, AL/XLPE/PVC, CU/XLPE/PVC/STA/PVC, AL/XLPE/PVC/STA/PVC, CU/XLPE/PVC/SWA/PVC, AL/XLPE/PVC/SWA/PVC |
||||||
|
Số lượng lõi |
Lõi đơn |
|
Đa lõi |
||||||
|
Diện tích mặt cắt ngang, mm2 |
Trong không khí |
Trong lòng đất |
|
Trong không khí |
Trong lòng đất |
||||
|
Củ |
Al |
Củ |
Al |
|
Củ |
Al |
Củ |
Al |
|
|
1.5 |
27 |
— |
40 |
— |
|
21 |
— |
27 |
— |
|
2.5 |
37 |
28 |
54 |
41 |
|
26 |
21 |
33 |
27 |
|
4 |
51 |
39 |
72 |
56 |
|
34 |
26 |
43 |
32 |
|
6 |
65 |
52 |
92 |
74 |
|
44 |
35 |
56 |
42 |
|
10 |
92 |
70 |
125 |
95 |
|
56 |
45 |
70 |
54 |
|
16 |
120 |
94 |
165 |
130 |
|
77 |
59 |
94 |
69 |
|
25 |
160 |
120 |
215 |
165 |
|
100 |
78 |
120 |
90 |
|
35 |
195 |
150 |
260 |
200 |
|
130 |
100 |
155 |
115 |
|
50 |
240 |
185 |
315 |
240 |
|
160 |
125 |
185 |
135 |
|
70 |
300 |
235 |
390 |
300 |
|
195 |
150 |
220 |
165 |
|
95 |
370 |
285 |
470 |
365 |
|
245 |
190 |
270 |
200 |
|
120 |
430 |
335 |
540 |
415 |
|
300 |
230 |
320 |
240 |
|
150 |
495 |
385 |
605 |
470 |
|
350 |
270 |
365 |
275 |
|
185 |
575 |
445 |
690 |
535 |
|
400 |
310 |
410 |
310 |
|
240 |
680 |
530 |
805 |
625 |
|
465 |
360 |
465 |
355 |
|
300 |
790 |
610 |
905 |
705 |
|
550 |
430 |
540 |
410 |
|
400 |
925 |
725 |
1045 |
815 |
|
— |
— |
— |
— |
|
500 |
1075 |
845 |
1185 |
935 |
|
— |
— |
— |
— |
|
630 |
1245 |
995 |
1345 |
1075 |
|
— |
— |
— |
— |
|
Lưu ý: Vỏ bọc của cáp một lõi được làm bằng vật liệu không có từ tính. |
|||||||||
Chi tiết đóng gói:
Nó được xác định bởi số lượng và yêu cầu bạn mua. Có thể thương lượng.
Cảng: Cảng Thiên Tân
Giao hàng tận nơi: Bằng đường biển, đường hàng không, đường chuyển phát nhanh.
