Cáp điện STA bọc cách điện PVC XLPE

Nếu bạn đang tìm kiếm nhà sản xuất và nhà cung cấp Cáp điện STA bọc nhựa PVC cách điện XLPE đáng tin cậy, bạn có thể chọn Thiên Tân Beida. Sản phẩm này là cáp điện bọc thép băng thép được sử dụng rộng rãi để truyền tải điện áp thấp có thể được chôn trực tiếp dưới lòng đất. Theo cường độ khác nhau, diện tích mặt cắt dây dẫn cáp thông thường dao động từ 2,5mm2 đến 500mm2.

Gửi yêu cầu

Mô tả Sản phẩm

Dựa vào 35 năm phát triển sâu rộng trong ngành cáp của Tập đoàn Cáp Thiên Tân Beida, chúng tôi đã cho ra đời Cáp điện STA bọc nhựa PVC cách điện XLPE, có thể gọi là thế mạnh của lĩnh vực truyền tải điện hạ thế.

Là một doanh nghiệp công nghệ cao có nhãn hiệu nổi tiếng của Trung Quốc, chứng nhận hệ thống ISO và các bằng cấp có thẩm quyền khác, Tập đoàn Beida được hỗ trợ bởi thiết bị thử nghiệm và sản xuất tiên tiến quốc tế cũng như đầu tư R&D 3,1% doanh số bán hàng hàng năm, do đó loại cáp bọc thép băng thép này có những lợi thế cốt lõi vô song.

Vật liệu cách điện XLPE của nó đảm bảo hiệu suất điện và khả năng chịu nhiệt tuyệt vời, vỏ bọc PVC với thiết kế giáp băng thép, để đạt được khả năng chống ẩm mạnh, chống ăn mòn, chống hư hỏng cơ học, chôn trực tiếp mà không cần bảo vệ bổ sung, giải quyết hoàn hảo tổ hợp lắp đặt truyền tải điện áp thấp, khả năng thích ứng với môi trường kém, các mối nguy hiểm về an toàn và các điểm yếu khác, để cung cấp cho khách hàng toàn cầu các giải pháp truyền tải điện ổn định và đáng tin cậy.

Các loại cáp phổ biến là YJV22, ZC-YJV22, ZB-YJV22, ZA-YJV22, ZCN-YJV22, ZBN-YJV22, ZCN-YJV22, CU/XLPE/PVC/STA/PVC, CU/MICA/XLPE/PVC/STA/PVC.

Cơ cấu sản phẩm

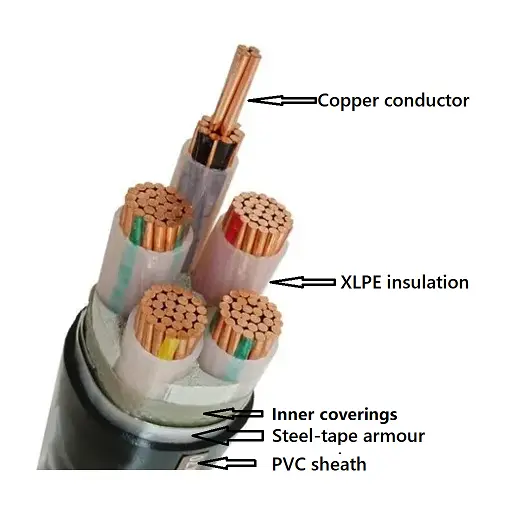

Xlpe Insulated Pvc Sheathed Sta Power Cable

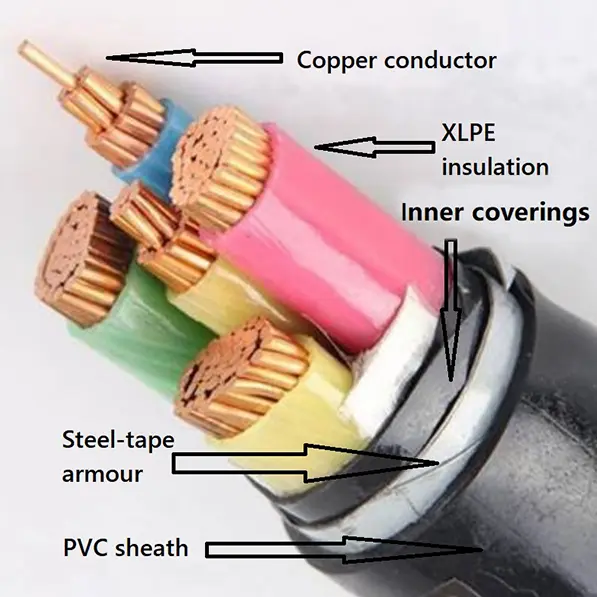

Cáp nguồn STA bọc nhựa PVC cách điện XLPE bao gồm một dây dẫn đồng T1R, lớp cách điện XLPE, băng quấn PVC Áo giáp băng thép và vỏ bọc PVC.

Dây dẫn: Dây dẫn bằng đồng hoặc nhôm, đứng tròn hoặc định hình, Loại 2 đến IEC 60228

và GB/T 3956-2008, Đối với diện tích mặt cắt ngang không quá 6mm², một vòng tròn rắn

dây dẫn có thể được sử dụng, Loại 1 đến IEC 60228 và GB/T 3956-2008.

Cách điện: Độ dày cách nhiệt, đặc tính vật liệu phải theo tiêu chuẩn IEC 60502 và GB/T 12706.

Màu lõi: 1 lõi: đỏ hoặc vàng hoặc xanh lá cây hoặc xanh dương hoặc đen

2 lõi: đỏ, xanh hoặc đỏ, đen

3 lõi: vàng, xanh lá cây, đỏ hoặc đỏ, vàng, xanh

4 lõi: vàng, xanh lá cây, đỏ, xanh dương hoặc đỏ, vàng, xanh dương, đen

5 lõi: vàng, xanh lá cây, đỏ, xanh dương, đen hoặc đỏ, vàng, xanh dương, đen, xanh lá cây

Trên 5 coes: lõi trắng có số màu đen hoặc ruy băng có màu khác nhau

Lớp phủ bên trong: Lớp phủ bên trong có thể được ép đùn hoặc bọc. Vật liệu phải phù hợp với nhiệt độ làm việc của cáp và tương thích với vật liệu cách điện.

Áo giáp băng thép: Trong cáp nhiều lõi, áo giáp phải được phủ trên lớp bọc bên trong tuân theo băng thép đôi. Cáp một lõi để sử dụng trên điện xoay chiều hệ thống phải bao gồm băng thép không từ tính.

Vỏ bọc bên ngoài: Độ dày vỏ bọc, đặc tính vật liệu phải theo tiêu chuẩn IEC 60502 và GB/T 12706.

Cáp chống cháy: Phải sử dụng vật liệu vỏ ngoài bằng nhựa PVC chống cháy. Các loại chất chống cháy có thể được phân thành ba loại: Nhóm A, B và C.

Cáp chống cháy: Quấn hai lớp băng Mica xung quanh dây dẫn.

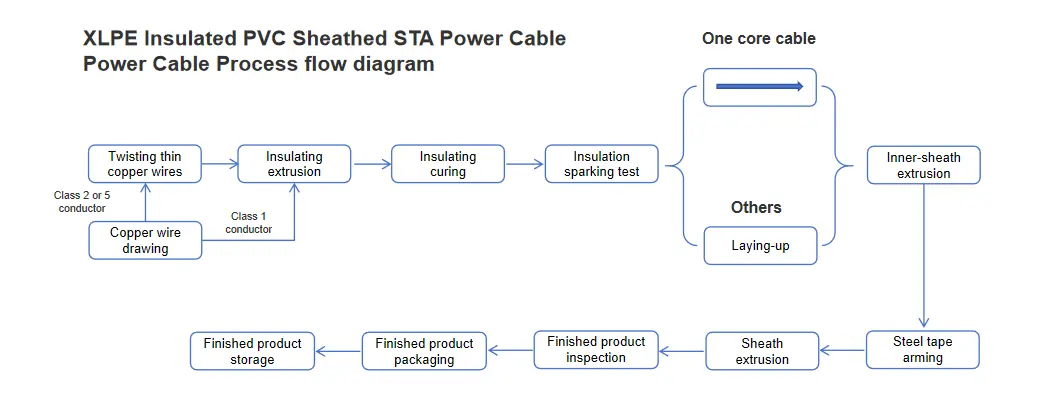

Sơ đồ quy trình

Xlpe Insulated Pvc Sheathed Sta Power Cable

Ứng dụng sản phẩm

Cáp điện bọc thép bọc thép bọc nhựa PVC liên kết ngang, vì cáp này có băng thép bảo vệ, thích hợp cho mạng phân phối hoặc thiết bị công nghiệp để truyền tải điện. Nó có thể được chôn trực tiếp dưới lòng đất, có thể lắp đặt trong rãnh cáp hoặc cầu, cáp có thể chịu được áp lực nhất định, nhưng không thể chịu được lực căng.

Điều kiện lắp đặt sản phẩm:

Nhiệt độ môi trường khi lắp đặt cáp Đối với cáp có lớp cách điện PVC hoặc vỏ bọc PVC hoặc vỏ chống cháy không chứa halogen, nhiệt độ môi trường trong quá trình lắp đặt không được thấp hơn 0oC.

Bán kính uốn tối thiểu để lắp đặt cáp

dự án	cáp lõi đơn		cáp nhiều lõi
dự án	không có vũ khí	bọc thép	không có vũ khí	bọc thép
Bán kính uốn cong tối thiểu của cáp khi lắp đặt	20D	15D	15D	12D
Bán kính uốn tối thiểu của cáp gần hộp kết nối và đầu cuối	15D	12D	12D	10D
Lưu ý: D là đường kính ngoài của cáp

Thông số hiệu suất

Điện áp định mức: 0,6/1 kV

Điện áp thử nghiệm: 3,5kV trong 5 phút không xảy ra sự cố

Nhiệt độ làm việc: -0°C đến +90°C

Nhiệt độ ngắn mạch: +250 oC

Khả năng mang dòng điện tính bằng ampe (A)

Điện áp định mức 0,6/1kV Cáp cách điện XLPE
khả năng mang dòng điện tính bằng ampe (A)
Nhiệt độ môi trường xung quanh: trong không khí: 40oC, trong lòng đất: 25oC
Nhiệt độ dây dẫn: 90oC
Hệ số cản nhiệt của đất: 1,0k·m/W
Kiểu	CU/XLPE/PVC, AL/XLPE/PVC, CU/XLPE/PVC/STA/PVC, AL/XLPE/PVC/STA/PVC, CU/XLPE/PVC/AWA/PVC, AL/XLPE/PVC/AWA/PVC				CU/XLPE/PVC, AL/XLPE/PVC, CU/XLPE/PVC/STA/PVC, AL/XLPE/PVC/STA/PVC, CU/XLPE/PVC/SWA/PVC, AL/XLPE/PVC/SWA/PVC
Số lượng lõi	Lõi đơn				Đa lõi
Diện tích mặt cắt ngang, mm²	Trong không khí		Trong lòng đất		Trong không khí		Trong lòng đất
Diện tích mặt cắt ngang, mm²	Củ	Al	Củ	Al	Củ	Al	Củ	Al
1.5	27	—	40	—	21	—	27	—
2.5	37	28	54	41	26	21	33	27
4	51	39	72	56	34	26	43	32
6	65	52	92	74	44	35	56	42
10	92	70	125	95	56	45	70	54
16	120	94	165	130	77	59	94	69
25	160	120	215	165	100	78	120	90
35	195	150	260	200	130	100	155	115
50	240	185	315	240	160	125	185	135
70	300	235	390	300	195	150	220	165
95	370	285	470	365	245	190	270	200
120	430	335	540	415	300	230	320	240
150	495	385	605	470	350	270	365	275
185	575	445	690	535	400	310	410	310
240	680	530	805	625	465	360	465	355
300	790	610	905	705	550	430	540	410
400	925	725	1045	815	—	—	—	—
500	1075	845	1185	935	—	—	—	—
630	1245	995	1345	1075	—	—	—	—
Lưu ý: Vỏ bọc của cáp một lõi được làm bằng vật liệu không có từ tính.
