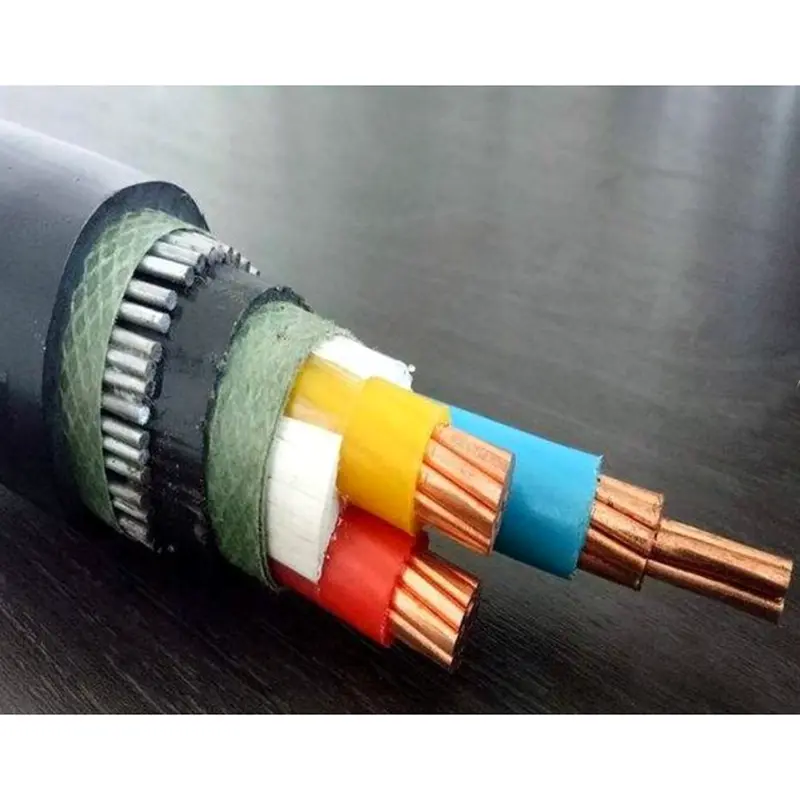

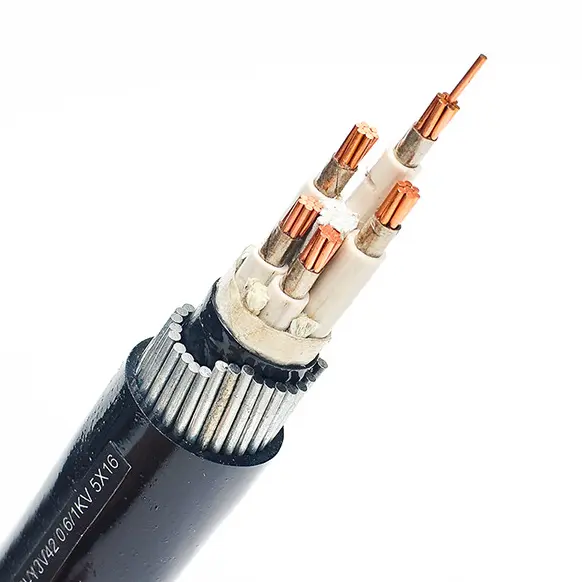

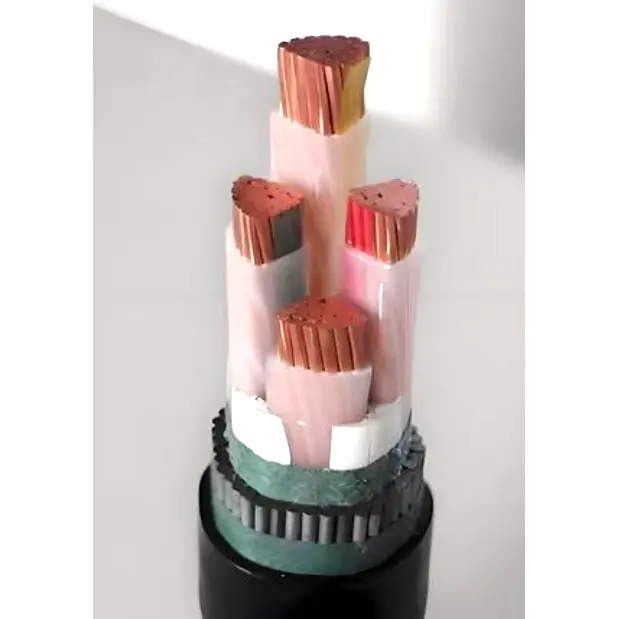

Cáp điện SWA bọc cách điện PVC cách điện XLPE

Cáp nguồn SWA có vỏ bọc PVC cách điện XLPE bao gồm một dây dẫn đồng T1R, lớp cách điện XLPE, băng quấn PVC Áo giáp thép và vỏ bọc PVC.

Các loại cáp phổ biến là YJV32, ZC-YJV32, ZB-YJV 32, ZA-YJV 32, ZCN-YJV 32, ZBN-YJV32, ZCN-YJV32, CU/XLPE/PVC/SWA/PVC, CU/MICA/XLPE/PVC/SWA/PVC.

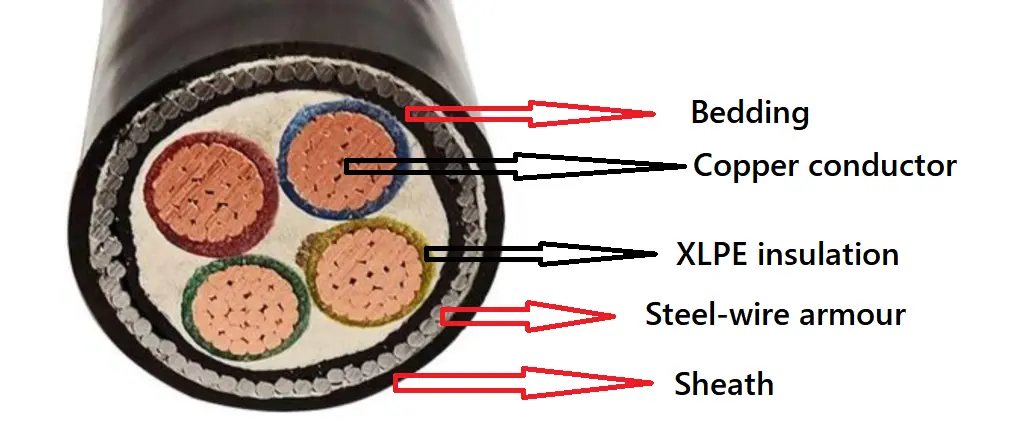

Cơ cấu sản phẩm

Cáp nguồn SWA có vỏ bọc PVC cách điện XLPE bao gồm một dây dẫn đồng T1R, lớp cách điện XLPE, băng quấn PVC Áo giáp thép và vỏ bọc PVC.

Dây dẫn: Dây dẫn bằng đồng hoặc nhôm, đứng tròn hoặc định hình, Loại 2 đến IEC 60228

và GB/T 3956-2008, Đối với diện tích mặt cắt ngang không quá 6mm², một vòng tròn rắn

dây dẫn có thể được sử dụng, Loại 1 đến IEC 60228 và GB/T 3956-2008.

Cách điện: Độ dày cách nhiệt, đặc tính vật liệu phải theo tiêu chuẩn IEC 60502 và GB/T 12706.

Màu lõi: 1 lõi: đỏ hoặc vàng hoặc xanh lá cây hoặc xanh dương hoặc đen

2 lõi: đỏ, xanh hoặc đỏ, đen

3 lõi: vàng, xanh lá cây, đỏ hoặc đỏ, vàng, xanh

4 lõi: vàng, xanh lá cây, đỏ, xanh dương hoặc đỏ, vàng, xanh dương, đen

5 lõi: vàng, xanh lá cây, đỏ, xanh dương, đen hoặc đỏ, vàng, xanh dương, đen, xanh lá cây

Trên 5 coes: lõi trắng có số màu đen hoặc ruy băng có màu khác nhau

Lớp phủ bên trong: Lớp phủ bên trong có thể được ép đùn hoặc bọc. Vật liệu phải phù hợp với nhiệt độ làm việc của cáp và tương thích với vật liệu cách điện.

Áo giáp dây thép: Trong cáp nhiều lõi, áo giáp phải được đặt trên lớp bọc bên trong phù hợp với dây thép. Cáp một lõi để sử dụng trên điện xoay chiều hệ thống phải bao gồm các dây thép không từ tính.

Vỏ bọc bên ngoài: Độ dày vỏ bọc, đặc tính vật liệu phải theo tiêu chuẩn IEC 60502 và GB/T 12706.

Cáp chống cháy: Phải sử dụng vật liệu vỏ ngoài bằng nhựa PVC chống cháy. Các loại chất chống cháy có thể được phân thành ba loại: Nhóm A, B và C.

Cáp chống cháy: Quấn hai lớp băng Mica xung quanh dây dẫn.

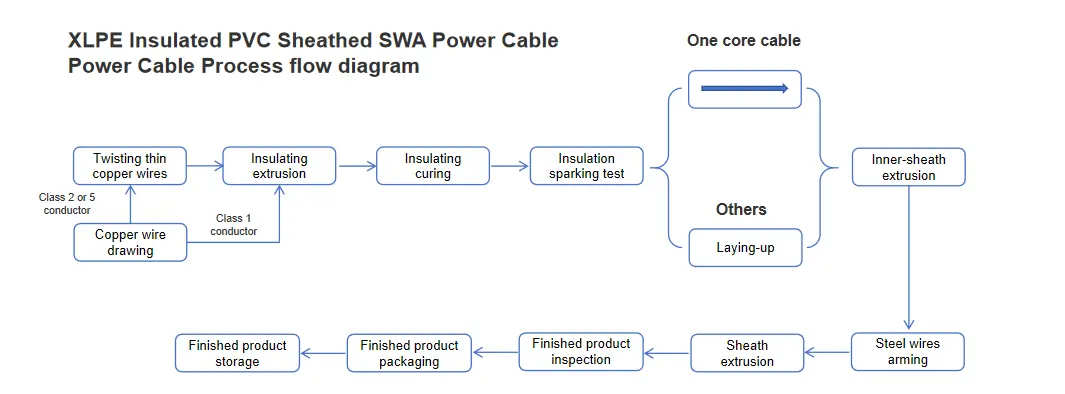

Sơ đồ quy trình

Thông số hiệu suất

Điện áp định mức: 0,6/1 kV

Điện áp thử nghiệm: 3,5kV trong 5 phút không xảy ra sự cố

Nhiệt độ làm việc: -5° C đến +90 °C

Nhiệt độ ngắn mạch: +250 oC

Bán kính uốn uốn tối thiểu: 15* OD;

Bán kính uốn tĩnh tối thiểu: 10* OD;

Kiểm tra cáp:

1. Kiểm tra điện trở DC của dây dẫn: Điện trở DC của dây dẫn ở 20°C phải tuân theo GB/T 3956-2008, IEC 60228.

2. Kiểm tra điện áp xoay chiều: 3,5kV/5 phút, không có sự cố.

Kiểm tra lấy mẫu:

1. Kiểm tra kết cấu dây dẫn: Tuân thủ các yêu cầu kỹ thuật của GB/T 3956-2008, IEC 60228.

2. Kích thước của kết cấu lớp cách nhiệt, lớp lót, băng thép và vỏ bọc phải tuân theo các yêu cầu của GB/T 12706.1-2020, IEC 60502.1.

Kiểm tra độ giãn dài nhiệt:

Quy trình lấy mẫu và thử nghiệm phải tuân theo các quy định của GB/T 2951.21-2008, IEC 60811-2-1, Chương 9 và kết quả phải tuân theo các quy định của GB/T 12706.1-2020, IEC 60502.1.

Kiểm tra loại:

Thử nghiệm hiệu suất cơ và lý của cách điện và vỏ bọc phải tuân theo các yêu cầu của GB/T 12706.1-2020 và IEC 60502.1.

Hiệu suất điện phải tuân theo GB/T 12706.1-2020, IEC 60502.1

Thử nghiệm đốt cáp đơn phải tuân theo GB/T 19666-2019, IEC 60332.

Thử nghiệm khả năng chống cháy đi kèm của cáp đáp ứng các yêu cầu của GB/T 19666-2019, IEC 60332.

Thử nghiệm khả năng chống cháy của cáp phải tuân theo các yêu cầu của GB/T 19666-2019 và IEC 60331.

Khả năng mang dòng điện tính bằng ampe (A)

Đóng gói & Giao hàng

Chi tiết đóng gói:

Nó được xác định bởi số lượng và yêu cầu bạn mua. Có thể thương lượng.

Cảng: Cảng Thiên Tân

Giao hàng tận nơi: Bằng đường biển, đường hàng không, đường chuyển phát nhanh.
