Thiên Tân Beida là nhà sản xuất và cung cấp Cáp MV không bọc thép cách điện XLPE của Trung Quốc. Loại cáp này được sử dụng rộng rãi trong các hệ thống điện. Nó đóng vai trò là "huyết mạch điện" của lưới điện đô thị, các doanh nghiệp công nghiệp, khai thác mỏ và các tòa nhà cao tầng, đồng thời có thể truyền tải điện cao thế 10,35 kV từ các trạm biến áp đến các thiết bị đầu cuối điện khác nhau.
1. Chọn theo cấp điện áp, cấp cáp thường dùng là 3,6/6 kV, 6/10 kV, 8,7/15kV, 12/20 kV, 18/30 kV; 26/35 kV
2. Chọn theo công suất của thiết bị hoặc dòng điện truyền đi, tính toán dòng điện mà thiết bị cần sử dụng theo công suất của thiết bị, sau đó chọn theo bảng cường độ dòng điện của cáp. Ngoài ra, cần tính toán độ sụt áp của cáp theo chiều dài của cáp và độ sụt áp không được vượt quá 5%.
|
Loại cáp |
Đặc điểm kết cấu |
Kịch bản ứng dụng |
Cảnh cấm kỵ |
|
Cáp MV bọc thép cách điện XLPE |
Không bọc thép, nhẹ và linh hoạt |
Trong nhà, đường hầm, rãnh cáp, đặt ống |
Không chịu được lực cơ học lớn, không nên chôn trực tiếp vào khu vực đá |
|
Cáp STA MV cách điện XLPE |
bọc thép băng thép |
Khu vực có khả năng chịu nén mạnh, chôn trực tiếp dưới lòng đất và dễ bị hư hỏng cơ học |
Không thích hợp để đặt thẳng đứng với độ rơi cao (dễ trượt) |
|
Cáp MV SWA bọc cách điện PVC cách điện XLPE |
Áo giáp dây thép mịn, độ bền kéo cao |
Các tình huống rơi cao (ví dụ: trục), mìn, dưới nước |
Chi phí cao, thường được đặt trên mặt đất mà không có mô hình này |
|
LSZH MV CALBES |
Không chứa halogen, ít khói, chống cháy |
Các tòa nhà cao tầng, tàu điện ngầm, bệnh viện và những nơi khác có yêu cầu phòng cháy cao |
- |

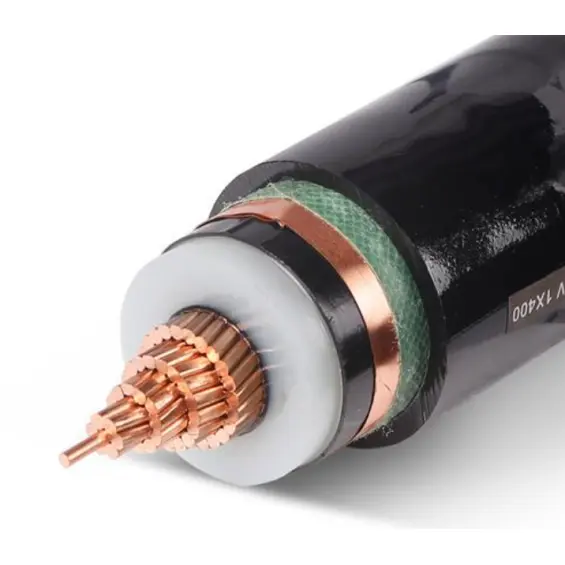

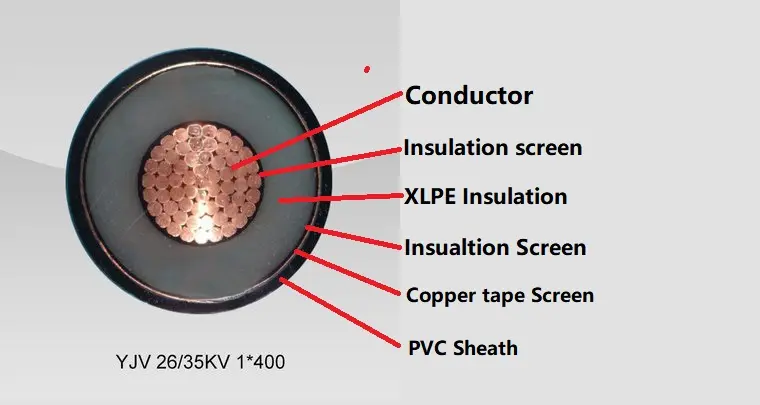

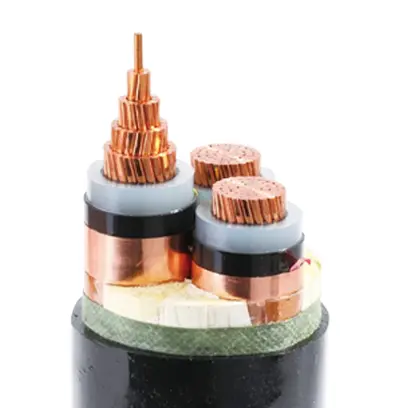

Cáp MV không bọc thép cách điện XLPE bao gồm dây dẫn đồng T1R, lớp cách điện XLPE, băng quấn PVC Áo giáp băng thép và vỏ bọc PVC.
Dây dẫn: Dây dẫn bằng đồng hoặc nhôm, đứng tròn hoặc định hình, Loại 2 đến IEC 60228
và GB/T 3956-2008.
Cách điện: Cách điện XLPE, Độ dày cách nhiệt, đặc tính vật liệu phải theo tiêu chuẩn IEC 60502-2 và GB/T 12706.2, GB/T 12706.3.
Tấm chắn dây dẫn: Tấm chắn dây dẫn phải được làm bằng vật liệu phi kim loại bán dẫn ép đùn và vật liệu bán dẫn ép đùn phải được liên kết chặt chẽ với vật liệu cách điện.
Tấm chắn cách điện: Tấm chắn cách điện bao gồm lớp bán dẫn phi kim loại và lớp kim loại. Mỗi lõi dây cách điện phải được ép đùn trực tiếp bằng lớp bán dẫn phi kim loại kết hợp chặt chẽ với lõi dây cách điện hoặc có thể bóc ra được. Sau đó, lớp lá chắn kim loại phải được chồng lên nhau bên ngoài lớp bán dẫn phi kim loại và phải đáp ứng các yêu cầu của IEC 60502-2, GB/T 12706.2 và GB/T 12706.3.
Vỏ bọc bên ngoài: Vỏ bọc PVC Độ dày vỏ bọc, đặc tính vật liệu phải theo tiêu chuẩn IEC 60502.2 và GB/T 12706.
Cáp chống cháy: Phải sử dụng vật liệu vỏ ngoài bằng nhựa PVC chống cháy. Các loại chất chống cháy có thể được phân thành ba loại: Nhóm A, B và C.
Điện áp định mức: 3,6/6 kV đến 18/30 kV; 26/35 kV
Điện áp thử nghiệm: Điện áp thử nghiệm tần số nguồn phải là 3,5U0 và thử nghiệm phải được tiến hành trong 5 phút mà không bị hỏng.
|
Điện áp định mức U0/U |
Điện áp tối đa Um |
Kiểm tra điện áp KV |
|
3,6/6 |
7.2 |
12.5 |
|
10/6 |
12 |
21 |
|
8,7/15 |
17.5 |
30.5 |
|
20/12 |
24 |
42 |
|
18/30 |
36 |
63 |
|
26/35 |
42 |
90.5 |
Nhiệt độ hoạt động tối đa của dây dẫn: 90 oC
Nhiệt độ ngắn mạch: +250 oC
Độ dày cách nhiệt:
|
Điện áp định mức U0/U |
độ dày cách nhiệt: |
|
3,6/6 |
2.5 |
|
10/6 |
3.4 |
|
8,7/15 |
4.5 |
|
20/12 |
5.5 |
|
18/30 |
8.0 |
|
26/35 |
10.5 |
Trong thử nghiệm định kỳ, điện trở DC của dây dẫn, điện áp xoay chiều và phóng điện một phần đều tuân thủ nghiêm ngặt các tiêu chuẩn quốc gia và tiêu chuẩn IEC để đảm bảo hiệu suất tuyệt vời. Trong thử nghiệm lấy mẫu, cấu trúc dây dẫn, kích thước vỏ cách điện và độ giãn dài nhiệt đều đạt tiêu chuẩn và chất lượng đáng tin cậy. Thử nghiệm điển hình toàn diện hơn, bao gồm các đặc tính cơ và lý của vỏ cách điện, tính chất điện cũng như các thử nghiệm chống cháy đơn lẻ và theo bó, tất cả đều phù hợp với tiêu chuẩn GB/T và IEC, dành cho thiết bị hộ tống an toàn cáp của bạn!
Cáp MV không bọc thép cách điện XLPE, nhiệt độ môi trường lắp đặt không được thấp hơn 0°.
Bán kính uốn cong tối thiểu của cáp khi lắp đặt
|
Dự án |
Cáp lõi đơn |
Cáp đa lõi |
||
|
không có giáp |
bọc thép |
không có giáp |
bọc thép |
|
|
Bán kính uốn cong tối thiểu của cáp khi lắp đặt |
20D |
15D |
15D |
12D |
|
Bán kính uốn tối thiểu của cáp gần hộp kết nối và đầu cuối |
15D |
12D |
12D |
10D |
|
Lưu ý: D là đường kính ngoài của cáp |
||||
Mua ngay để truyền tải điện an toàn hơn, hiệu quả hơn
Việc lựa chọn cáp điện không bọc nhựa PVC cách điện bằng polyetylen liên kết ngang không chỉ là cam kết về chất lượng cao mà còn là sự đảm bảo cho hoạt động ổn định lâu dài. Độ bền, chi phí bảo trì thấp và hiệu suất truyền tải cao của loại cáp này có thể giúp doanh nghiệp tiết kiệm đáng kể chi phí và cải thiện đáng kể hiệu suất tổng thể của hệ thống điện. Việc sử dụng cáp lâu dài có thể giảm đáng kể chi phí bảo trì và thay thế do mất điện, do đó mang lại lợi tức đầu tư cao hơn cho doanh nghiệp.
