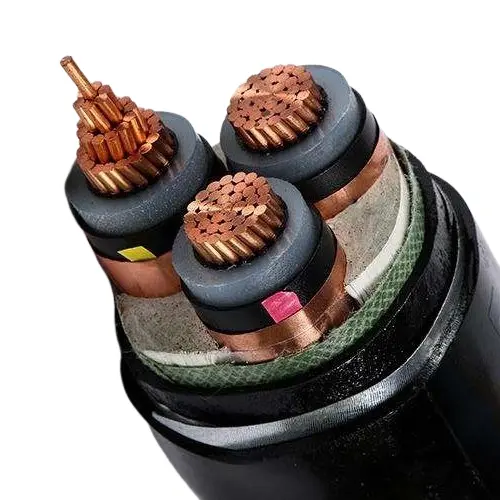

Cáp STA MV cách điện XLPE

Cáp STA MV có vỏ bọc PVC cách điện XLPE này do nhà cung cấp chuyên nghiệp Beida cung cấp, sử dụng polyetylen liên kết ngang (XLPE) làm vật liệu cách điện, có đặc tính điện, khả năng chịu nhiệt và chống lão hóa tuyệt vời. Kết hợp với lớp vỏ ngoài bằng polyvinyl clorua (PVC), nó tăng cường hơn nữa khả năng bảo vệ chống ẩm, ăn mòn hóa học và mài mòn vật lý. Lớp giáp băng thép giúp cáp có khả năng chịu nén và va đập cao, cho phép cáp thích ứng với nhiều môi trường lắp đặt khác nhau như chôn trực tiếp, đường hầm và đường ống. Nó đặc biệt thích hợp cho các phương pháp lắp đặt không yêu cầu bảo vệ ống dẫn bổ sung và có thể chôn trực tiếp dưới lòng đất.

Về cấp điện áp, các sản phẩm bao gồm nhiều thông số kỹ thuật thường được sử dụng như 3,6/6KV, 6/10KV, 8,7/15KV, 12/20KV, 18/30KV và 26/35KV, có thể đáp ứng nhu cầu của các kịch bản phân phối và truyền tải điện trung áp khác nhau. Thiết kế cấu trúc cáp nghiêm ngặt, tuân thủ các tiêu chuẩn quốc gia có liên quan và có độ ổn định hoạt động lâu dài và giới hạn an toàn tốt.

Ứng dụng:

Cáp điện bọc thép bọc thép, bọc nhựa PVC, cách điện bằng polyetylen liên kết ngang chủ yếu được sử dụng trong phân phối điện đô thị, lưới điện nông thôn, năng lượng khai thác mỏ và hệ thống vận chuyển đường sắt do khả năng bảo vệ bằng băng thép của chúng. Chúng được sử dụng để kết nối các thiết bị như trạm biến áp, tủ phân phối, máy biến áp và máy phát điện. Loại cáp này phù hợp để truyền tải điện trong mạng phân phối điện hoặc lắp đặt công nghiệp. Nó có thể được chôn trực tiếp dưới lòng đất hoặc lắp đặt trong rãnh cáp, máng cáp. Cáp có thể chịu được áp lực nhất định nhưng không chịu được lực kéo.

Cơ cấu sản phẩm

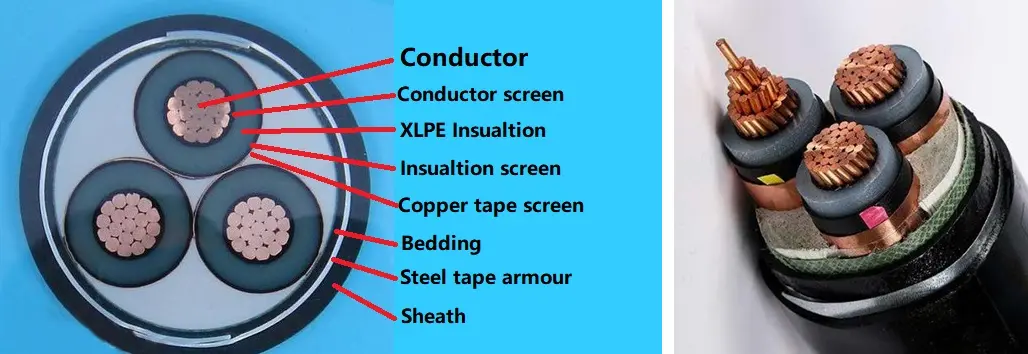

Cáp STA MV có vỏ bọc PVC cách điện XLPE bao gồm một dây dẫn đồng T1R, lớp cách điện XLPE, băng quấn PVC Áo giáp băng thép và vỏ bọc PVC.

Dây dẫn: Dây dẫn bằng đồng hoặc nhôm, đứng tròn hoặc định hình, Loại 2 đến IEC 60228

và GB/T 3956-2008.

Cách điện: Cách điện bằng polyetylen liên kết ngang, Độ dày cách điện, đặc tính vật liệu phải theo tiêu chuẩn IEC 60502-2 và GB/T 12706.2, GB/T 12706.3.

Che chắn dây dẫn: Tấm chắn dây dẫn phải được làm bằng vật liệu phi kim loại bán dẫn ép đùn và vật liệu bán dẫn ép đùn phải được liên kết chặt chẽ với lớp cách điện.

Tấm chắn cách nhiệt: Tấm chắn cách nhiệt phải được cấu tạo từ sự kết hợp giữa lớp bán dẫn phi kim loại và lớp kim loại. Lớp bán dẫn phi kim loại được liên kết chặt chẽ với lõi cách điện hoặc có thể bóc ra được nên ép trực tiếp lên từng lõi cách điện. Sau đó, một lớp che chắn bằng kim loại phải được bọc xung quanh lớp bán dẫn phi kim loại. Nó phải tuân thủ các quy định của IEC 60502-2, GB/T 12706.2 và GB/T 12706.3.

Lớp phủ bên trong: Lớp phủ bên trong sẽ được ép đùn. Vật liệu phải phù hợp với nhiệt độ làm việc của cáp và tương thích với vật liệu cách điện.

Áo giáp băng thép: Trong cáp nhiều lõi, áo giáp phải được phủ trên lớp bọc bên trong tuân theo băng thép đôi. Cáp một lõi để sử dụng trên điện xoay chiều hệ thống phải bao gồm băng thép không từ tính.

Vỏ bọc bên ngoài: Vỏ bọc PVC Độ dày vỏ bọc, đặc tính vật liệu phải theo tiêu chuẩn IEC 60502.2 và GB/T 12706.

Cáp chống cháy: Phải sử dụng vật liệu vỏ ngoài bằng nhựa PVC chống cháy. Các loại chất chống cháy có thể được phân thành ba loại: Nhóm A, B và C.

Thông số hiệu suất

Điện áp định mức: 3,6/6 kV đến 18/30 kV; 26/35 kV

Điện áp kiểm tra: Điện áp kiểm tra tần số nguồn phải là 3,5U0 và quá trình kiểm tra sẽ kéo dài trong 5 phút mà không bị hỏng.

Nhiệt độ hoạt động tối đa của dây dẫn: 90 oC

Nhiệt độ ngắn mạch: +250 oC

Độ dày cách nhiệt:

Kiểm tra cáp

Kiểm tra cáp định kỳ bao gồm: 1) Kiểm tra điện trở DC dây dẫn, yêu cầu điện trở DC ở 20°C để tuân thủ các yêu cầu của GB/T 3956-2008 và IEC 60228; 2) Kiểm tra điện áp xoay chiều, liên tục ở điện áp 3,5U0 trong 5 phút, không được xảy ra sự cố; 3) Thử nghiệm phóng điện cục bộ, được thực hiện theo GB/T 3048.12, không được tạo ra dòng phóng điện vượt quá 10pC ở điện áp 1.73U0 và độ nhạy thử nghiệm phải đạt 10pC trở lên.

Các thử nghiệm lấy mẫu chủ yếu bao gồm: 1) Kiểm tra kết cấu dây dẫn, phải tuân thủ các yêu cầu của GB/T 3956-2008 và IEC 60228; 2) Kích thước kết cấu của lớp cách nhiệt, lớp lót bên trong, băng thép và vỏ bọc phải đáp ứng các yêu cầu của IEC 60502.2, GB/T 12706.2-2020 và GB/T 12706.3-2020; 3) Thử nghiệm độ giãn dài nhiệt phải được thực hiện theo GB/T 2951.21-2008 và Chương 9 của IEC 60811-2-1 và kết quả phải tuân theo các tiêu chuẩn tương ứng.

Thử nghiệm điển hình bao gồm các nội dung sau: các tính chất cơ lý cũng như tính chất điện của lớp cách điện và vỏ bọc phải đáp ứng các yêu cầu của IEC 60502.2, GB/T 12706.2-2020 và GB/T 12706.3-2020; thử nghiệm đốt cáp đơn phải tuân thủ các quy định của GB/T 19666-2019 và IEC 60332; thử nghiệm khả năng chống cháy đi kèm cũng phải đáp ứng các yêu cầu của GB/T 19666-2019 và IEC 60332.

Điều kiện lắp đặt sản phẩm:

Nhiệt độ môi trường trong quá trình lắp đặt cáp

Đối với cáp điện có lớp cách điện ethylene liên kết ngang và vỏ bọc PVC, nhiệt độ môi trường không được thấp hơn 0°C trong quá trình lắp đặt.

Bán kính uốn tối thiểu trong quá trình lắp đặt cáp

Đóng gói & Giao hàng

Chi tiết đóng gói:

Nó được xác định bởi số lượng và yêu cầu bạn mua. Có thể thương lượng.

Cảng: Cảng Thiên Tân

Giao hàng tận nơi: Bằng đường biển, đường hàng không, đường chuyển phát nhanh.
