Cáp MV SWA bọc cách điện PVC cách điện XLPE

Bạn có thể chọn Beida Group làm nhà sản xuất và nhà cung cấp Cáp SWA MV bọc nhựa PVC cách điện XLPE. Do được bảo vệ bằng dây thép nên cáp sở hữu ưu điểm cốt lõi là độ bền kéo cao và khả năng chống chịu tốt với các lực cơ học bên ngoài. Chúng phù hợp với các tình huống đòi hỏi độ bền kéo, chẳng hạn như độ cao thả cao và lắp đặt thẳng đứng. Các loại cáp này được áp dụng để truyền tải điện trong mạng lưới truyền tải và phân phối hoặc lắp đặt công nghiệp.

Gửi yêu cầu

Mô tả Sản phẩm

Tập đoàn Beida có hơn 30 năm kinh nghiệm cung cấp Cáp MV SWA bọc nhựa PVC cách điện XLPE, chúng tôi có thể là nhà sản xuất và nhà cung cấp của bạn, cung cấp các dịch vụ tùy chỉnh.

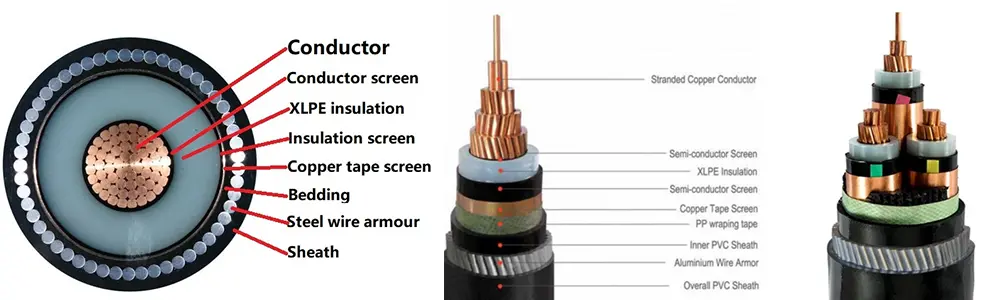

Cơ cấu sản phẩm

Xlpe Insulated Pvc Sheathed Swa Mv Cable

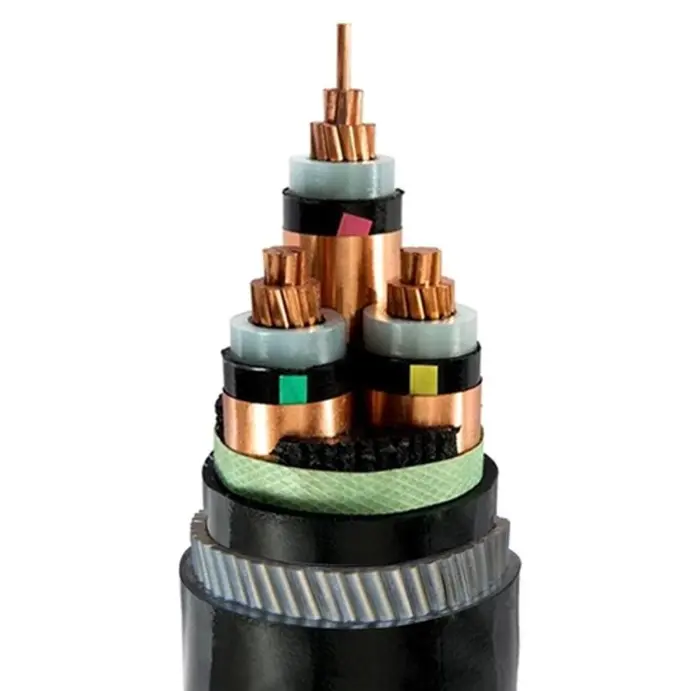

Cáp SWA MV có vỏ bọc PVC cách điện XLPE bao gồm một dây dẫn đồng T1R, lớp cách điện XLPE, băng quấn PVC Áo giáp dây thép và vỏ bọc PVC.

Dây dẫn: Dây dẫn bằng đồng hoặc nhôm, đứng tròn hoặc định hình, Loại 2 đến IEC 60228

và GB/T 3956-2008.

Cách điện: Cách điện bằng polyetylen liên kết ngang, Độ dày cách điện, đặc tính vật liệu phải theo tiêu chuẩn IEC 60502-2 và GB/T 12706.2, GB/T 12706.3.

Che chắn dây dẫn: Tấm chắn dây dẫn phải được làm bằng vật liệu phi kim loại bán dẫn ép đùn, phải được liên kết chặt chẽ với lớp cách điện.

Che chắn cách điện: Tấm chắn cách điện phải bao gồm sự kết hợp giữa lớp bán dẫn phi kim loại và lớp kim loại. Mỗi lõi dây cách điện phải được ép đùn trực tiếp bằng một lớp bán dẫn phi kim loại được liên kết chặt chẽ với lõi dây cách điện hoặc có thể bóc ra. Sau đó, lớp che chắn kim loại phải được chồng lên nhau và bọc xung quanh lớp bán dẫn phi kim loại, đồng thời phải tuân thủ các quy định của IEC 60502-2, GB/T 12706.2 và GB/T 12706.3. Lớp phủ bên trong: Lớp phủ bên trong phải được ép đùn. Vật liệu phải phù hợp với nhiệt độ làm việc của cáp và tương thích với vật liệu cách điện.

Áo giáp dây thép: Trong cáp nhiều lõi, áo giáp phải được đặt trên lớp bọc bên trong phù hợp với dây thép. Cáp một lõi để sử dụng trên điện xoay chiều hệ thống phải bao gồm các dây thép không từ tính.

Vỏ bọc bên ngoài: Vỏ bọc PVC Độ dày vỏ bọc, đặc tính vật liệu phải theo tiêu chuẩn IEC 60502.2 và GB/T 12706.

Cáp chống cháy: Phải sử dụng vật liệu vỏ ngoài bằng nhựa PVC chống cháy. Các loại chất chống cháy có thể được phân thành ba loại: Nhóm A, B và C.

Thông số hiệu suất

Điện áp định mức: 3,6/6 kV đến 18/30 kV；26/35 kV

Điện áp kiểm tra: Điện áp kiểm tra tần số nguồn phải là 3,5U0 và quá trình kiểm tra sẽ kéo dài trong 5 phút mà không có bất kỳ sự cố nào.

điện áp định mức U0/U	điện áp tối đa Um	điện áp thử nghiệm KV
3,6/6	7.2	12.5
10/6	12	21
8,7/15	17.5	30.5
20/12	24	42
18/30	36	63
26/35	42	90.5

Nhiệt độ hoạt động tối đa của dây dẫn: 90 oC

Nhiệt độ ngắn mạch: +250 oC

độ dày cách nhiệt:

điện áp định mức U0/U	độ dày cách nhiệt:
3,6/6	2.5
10/6	3.4
8,7/15	4.5
20/12	5.5
18/30	8.0
26/35	10.5

So sánh cáp điện trung thế bọc thép dây (YJV32, CU/XLPE/PVC/SWA/PVC) và cáp điện trung thế bọc băng thép (YJV22, CU/XLPE/PVC/STA/PVC)

dự án	Áo giáp dây thép tốt	Áo giáp băng thép đôi (bọc khoảng cách)	sự khác biệt cốt lõi
Tính chất cơ học cốt lõi	Độ bền kéo vượt trội, độ bền nén vừa phải và độ linh hoạt tốt	Cường độ nén cao, cường độ kéo thấp và hiệu suất uốn trung bình	Cáp điện bọc thép có độ bền kéo cao; cáp điện bọc thép băng thép có cường độ nén tuyệt vời
phương pháp đặt	Dọc, thả cao, dưới nước, trên cao, nhịp lớn	Chôn trực tiếp, ống dẫn, đường hầm (môi trường có độ bền kéo thấp)
trọng tâm bảo vệ	Nó có khả năng chống hư hỏng và va đập khi kéo, đồng thời có khả năng chống ẩm và ăn mòn tốt	Chịu được áp lực lớn, bị vật sắc nhọn đâm thủng và bị loài gặm nhấm cắn	YJV32 phù hợp với tải động, trong khi YJV22 phù hợp với tải tĩnh
Quy trình và chi phí	Quá trình sản xuất áo giáp dây thép tốt rất phức tạp, chi phí vật liệu cao và giá tổng thể thậm chí còn cao hơn	Công nghệ áo giáp băng thép đã trưởng thành và chi phí tương đối thấp	Khi ngân sách hạn hẹp và không có nhu cầu căng thẳng, YJV22 được ưu tiên
bán kính uốn cong	Tương đối nhỏ hơn (do tính linh hoạt tốt của dây thép)	Tương đối lớn hơn (băng thép quấn dễ bị cong vênh)	YJV32 dễ thích nghi hơn khi đặt trong không gian hạn chế

Gợi ý lựa chọn:

1. Nếu tình huống chủ yếu liên quan đến khả năng chịu áp lực (chẳng hạn như chôn trực tiếp, đường hầm tiện ích dưới lòng đất) và không có lực kéo đáng kể hoặc độ cao rơi cao thì nên sử dụng áo giáp băng thép (YJV22, CU/XLPE/PVC/STA/PVC) để mang lại hiệu quả chi phí cao hơn.

2. Nếu cần phải lắp đặt theo chiều dọc, nhịp lớn, độ cao rơi dưới nước hoặc độ cao và cần phải chịu được lực kéo dọc trục thì nên ưu tiên sử dụng áo giáp dây thép (YJV32, CU/XLPE/PVC/SWA/PVC) để đảm bảo an toàn vận hành lâu dài.

3. Cả hai đều phải phù hợp với cấp điện áp của hệ thống trung thế, mặt cắt dây dẫn và các yêu cầu bảo vệ của môi trường lắp đặt (có thể tùy chỉnh thêm các yêu cầu đặc biệt như khả năng chống ăn mòn và khả năng chống cháy).
